9.8 Установка оборудования

Следующим этапом будет монтаж оборудования в техпомещении.
Прежде чем приступить к монтажу, необходимо изучить основные правила и требования, которых нужно придерживаться при обвязке оборудования.
При монтаже оборудования в техпомещении необходимо расположить оборудование согласно проекту и обязательно необходимо пользоваться придерживаться следующих требований правил.

- Монтаж оборудования должен осуществляться таким образом, чтобы к любому эле- менту всегда был свободный доступ (монтаж, демонтаж). Монтаж фильтровальной станции необ- ходимо осуществлять таким образом, чтобы между ее верхом и перекрытием было расстояние не меньше, чем 30 см. Боковой люк фильтровальной станции должен быть свободен для выгрузки песка. Важнейшие узлы для регулировки (6-типозиционный клапан, панель управления, дозатор, теплообменник и т.д.) должны быть доступны для обслуживающего персонала. Все электродви- гатели необходимо располагать только на фундаментах или консолях и крепить к основанию болтами или анкерами через амортизационными резиновыми прокладками.

- Жизненно важные приборы (манометры, табло различных датчиков и т. д.) должны быть хорошо видны для обслуживающего персонала.

- При обвязке компрессоров обязательно предусматривать монтаж петли выше уровня воды на 30 см. Компрессора располагать только вблизи подачи воздуха. Воздушные трубы от аттракционов (волны, гидромассажа, Combi Whirl, Standard, гидромассажа и т. д.) располагать только выше уровня воды. Допускается расположение обратных клапанов от воздушных трубок аттракционов в переливном лотке или переливной емкости (при невозможности вывести выше уровня воды).

Внимание!
При обвязке аттракционов запрещено использовать углы 90° (особенно, если это заборная линия и двигатель находится на расстоянии более чем 1,5 м)

- Трубы располагать, соблюдая вертикаль и горизонталь. Закреплять к стенке хомутами. Максимальное расстояние между хомутами - 1,5 м. Категорически запрещается крепить трубы на оборудование бассейна.

- Обязательно выполнять байпас для технологических узлов, таких как электронагреватели, УФ-лампы, электроклапаны подпитки воды.

- Электронагреватель устанавливать после теплообменника (при наличии такового). Электронагреватель ставить на 30 см ниже уровня шестипозиционного клапана (если он распо- лагается горизонтально) или вертикально не зависимо от высоты шестипозиционного клапана. Если фильтр диатомовый, то электронагреватель ставить вертикально.

Перед электронагревателем должен быть установлен датчик протока.

Обязательно должен быть байпас на электронагревателе (датчик протока ставится до от- секающих кранов со стороны электронагревателя).

В теплообменнике направление потоков холодного и горячего контуров должны быть направлены друг против друга.

Циркуляционный насос теплообменника должен иметь мощность 130Вт-150Вт.

- УФ-лампу устанавливать после нагревателя, но перед серебряным электродом (при наличии Necon). Установку лампы предусмотреть таким образом, чтобы было удобно заменять лампу не демонтируя весь блок.

- Медный (комбинированный) электрод Necon-а размещать на подставке в горизонтальном или вертикальном положении. Категорически запрещается установка электрода «Maxi» на циркуляционный насос.

- Медный (комбинированный) электрод располагать после насоса перед фильтром, а серебряный – на выходе после нагревателя и УФ-лампы.

- При установке запорных кранов, следует обратить внимание на направление установки. Краны скиммеров, форсунок, донных сливов и других закладных, непосредственно связанных с чашей, ставить стрелкой от бассейна.

- Длины кабелей прожекторов оставлять такой, чтобы прожектора можно было извлечь из воды и положить на борт для замены лампочки (1-1,3м), не спуская воду.

- Датчики подлива в скиммере устанавливать только из нержавеющей проволоки диа- метром 4 мм, вставленные в корпус из электрического. Концы провода электроподлива лудить. Соединять кабель с датчиками с помощью очищенных кабельных колодок. Герметизацию про- вести с помощью термоусадки с силиконовой прослойкой.

- В переливном бассейне в щите управления должны быть: автоматический подлив, за- щита двигателя от сухого хода, защита емкости от перелива при остановке насоса по таймеру. Блоки автоматики подлива применять с задержкой и регулятором чувствительности (типа HRH- 5).

- Датчики электронного контроля уровня воды в переливной емкости, сухого хода и за- щиты от перелива изготавливать из нержавеющей проволоки диаметром 4 мм. Опускать зонды сверху емкости. Расстояние между зондами – 5 см. В емкости принять меры по исключению за- мыкания датчиков между собой – поставить распорки из диэлектрического материала (пластика). Подключение кабелей к зондам производить сверху емкости.

- В техпомещении организовать освещение в местах, где установлено оборудование, требующее обслуживания (фильтры, насосы, электрооборудование, насосы аттракционов и др.) если освещение не затребовано от Заказчика в техзадании.

- Обеспечить бесперебойное питание дренажного насоса (задача заказчика).

- На переливном бассейне на линии забора из переливной емкости устанавливать самовозвращаемую задвижку с концевым выключателем (запрещающим включение насоса до пол- ного открытия задвижки).

- Обратный клапан на линии забора из переливной емкости устанавливать в случае, если бассейн находится в доме. Клапан ставить вертикально, после крана (со стороны емкости). Номинал обратного клапана выбирается проектантом исходя из обеспечения полной проходимости потока воды, забираемого насосом, без потерь. Клапан должен быть в виде лопатки с пружиной.

- В техпомещении переливного бассейна устанавливать кран с дорном для подключения пылесоса и очистки переливной емкости.

- Для аварийных приямков применять дренажные насосы с вертикальным (реечным) поплавком либо вместо поплавка ставить HRH-5. Итак, обвязку чаши мы выполнили, изучили ос- новные правила монтажа оборудования.

Соединять дренажный насос с выходом канализации только жесткой трубой.

- Устанавливать сигнализатор затопления техпомещения. Сигнализатор запитывать че- рез отдельный автомат.

- При невозможности изготовления дренажного приямка, на дренажном насосе вместо поплавка использовать электронный регулятор уровня (типа HRH-5).

- Байпасы ставить на: - электронагреватели; - УФ- лампы;
- теплообменники;

- электроды Necon’a;
-электроклапана подлива;
- Шестипозиционный клапан паковать на тефлон. Клей не применять!
- Пластиковые разборные муфты в насосы, электроды и т.д. паковать на тефлон. Клей не

применять! Разрешается склеивать резьбы, которые будут находиться в бетоне, и не будут требовать разбора (скиммер, донный слив, форсунка и т.д.)

- Все резьбовые соединения, присоединяемые к агрегатам, должны быть с разборными муфтами (электроклапаны, насосы, фильтры, краны, отстойники и т.д.) с возможностью перепа- ковки без разрезания труб.

- В скиммерных бассейнах делать аварийный перелив из скиммера диаметром 50 мм. Труба перелива должна идти под уклоном и не иметь подъемов.

- Если на бассейне установлены насосы дозаторы, с зондами, которые врезаются непо- средственно в трубопровод, то для зондов необходимо делать ответвление (байпас), для отсека- ния зондов от основной линии в случае механической поломки зондов.

Внимание!
На ВСЕ выходящие из бассейна трубы необходимо ставить краны

Резьбовые соединения необходимо скручивать и паковать следующим образом:

  1. Металл – металл - пакля + паста (допускается применение тефлона или тефлоновой уплотнительной нити, а также синей паковочной пасты-геля).
  2. Металл – пластик – тефлон.
  3. Пластик – пластик – тефлон или клей.

3.29. При обвязке металл – пластик - муфта пластиковая должна быть с наружной резь-

бой, а металлическая - с внутренней.
- Контур теплообменника, по которому подается теплоноситель (горячая вода с котла

«подача» и «обратка») соединять трубой, которая выдерживает температуру + 90°С. Применять полипропилен, если нет других требований заказчика.

- Разводку кабеля в техническом помещении проводить в коробах или гофре, соблюдая горизонталь и вертикаль. Гофру крепить с помощью кабельных стяжек и специальных дюбелей или монтажных площадок.

Внимание!
Запрещено крепить кабель к трубам и оборудованию.

- На больших расстояниях (например, при строительстве общественных объектов) в ка- честве поддержки кабеля, можно использовать металлический трос, предварительно его натя- нуть за счет струбцины.

- В грунте или бетоне бросать кабель только в гофре или гильзе из полиэтиленовой (во- допроводной) трубы.

- В скиммерных бассейнах врезку холодной воды производить во всасывающую линию насоса.

- Если бассейн оборудован дозирующей станцией, подпитку необходимо врезать в ли- нию форсунок через обратный клапан.

- Маркировать соответствующими надписями и указателями направления движения воды все краны, трубы, технологическое оборудование, панели управления.

- На стене необходимо разместить заламинированную схему-инструкцию для обслужи- вающего персонала.

- При монтаже холодильной установки располагать холодильную установку на расстоя- нии не более, чем на 2 м от теплообменника. Обязательно термоизолировать все трубы, переливную емкость, фильтровальное оборудование, теплообменник, чашу бассейна (на стадии строительства) и т.д. для уменьшения нагрева охлаждаемой воды.

Обязательно необходимо проконтролировать вентиляцию помещения, где стоит чиллер, а также термоизоляцию оборудования. Температура в помещении при работе чиллера не должна превышать максимально допустимую, которая указана в инструкции на чиллер.



- Забор на анализ воды на станцию дозирования делать после фильтровальной станции (либо до, но с установкой дополнительного механического фильтра 50-20 микрон). Возврат – перед насосом.

- Для общественных бассейнов организовать отдельную линию забора воды на анализ со своим циркуляционным насосом. Забор воды из бассейна осуществлять из четырех точек на глу- бине 100 см от поверхности воды (если нет других конструктивных требований и решений для конкретного случая).

- На противотоки с сенсорным включателем ставить реле контроля фаз.

- В техпомещении со входом через люк устанавливать лестницу – стремянку или другую (менеджеру - учесть пожелания заказчика).

- На подаче и обратке теплоносителя возле теплообменника ОБЯЗАТЕЛЬНО устанавли- вать термометры!

- Врезку труб в переливную емкость производить с помощью проходок. Если нет воз- можности установить проходку, врезку осуществить с помощью фланцевых соединений. При- клеивать или припаивать трубу непосредственно к емкости ЗАПРЕЩАЕТСЯ!

Теперь приступим к монтажу фильтровального оборудования.

К примеру, предположим, что на нашем бассейне будет установлено следующее обору- дование, согласно нашим расчетам из пункта 8:

- песчаный фильтр SSB760;



Рис. 9.64. фильтр SSB.

- фильтровальный насос DAB Euroswim 15 м3/ч

Рис. 9.65 Насос DAB Euroswim 100M.

- теплообменник 73кВт.

Рис. 9.66. Теплообменник.

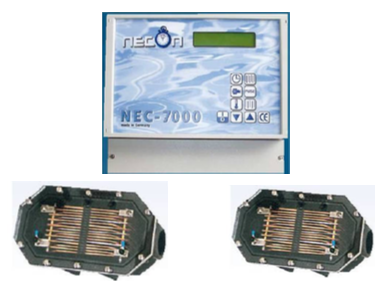

- система обеззараживания Necon до 80м3

Рис 9.67. Система дезинфекции Necon.

Первым делом перед монтажом оборудования необходимо подсчитать количество фи- тингов и труб, которые нам понадобятся для обвязки.

Всегда следует помнить, что каждый элемент комплекса бассейнового оборудования должен быть легкосъемным, т.е. чтобы, не разрезая труб, его можно было легко снять, к примеру, для замены.

Для подсоединения труб к фильтровальной станции, нам понадобятся разборные муфты с наружной резьбой. Шестипозиционный клапан фильтров SSB имеет присоединительное отвер- стие 2'' с внутренней резьбой. Поэтому нам нужны разборные муфты с наружной резьбой 2'' в количестве 3-х штук.

Рис. 9.68. разборная муфта.

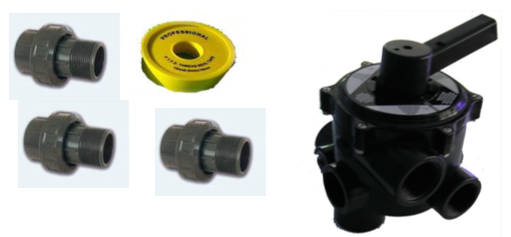

Запаковываем муфты в шестипозиционный клапан с помощью тефлона (фум-ленты).

Рис. 9.69. Запаковка шестипозиционного клапана.

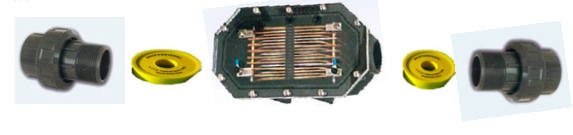

Также разборные муфты и тефлон нам понадобятся для подключения электродов Necon.

Рис. 9.70. запаковка электродов.

Для подключения теплообменника используем разборные латунные муфты 50-1,5’’ н.р. Пакуем эти муфты с помощью пакли и пасты.
