9.7. Гидравлическая обвязка закладных элементов чаши и оборудования бассейна

Основные требования при обвязке.

Обвязку закладных элементов производим в последовательности согласно п.8. этой книги (где мы рассчитывали диаметры трубопроводов и материалы для обвязки закладных). Поэтому повторяться не будем, а рассмотрим основные правила и требования, которых нужно при- держиваться при монтаже.

При прокладке трубопроводов с наружной стороны чаши, следует помнить, что в качестве опор трубопроводов ни в коем случае нельзя использовать технологическое оборудование, (использовать для удержания труб сами закладные элементы: скиммера, форсунки). Трубы крепятся к бетонному борту с помощью металлических хомутов и оцинкованных шпилек.

Рис.9.60. Металлические хомуты.

Рис. 9.61. Пластиковый хомут.



Следует также предусмотреть небольшой уклон общих линий, идущих в техпомещение (если бассейн наружный), для того чтобы при консервации бассейна можно было с них спускать воду и обойтись без продувок.

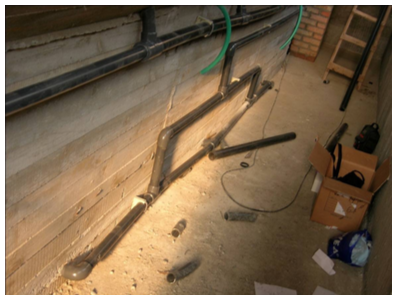

К примеру, на следующей фотографии изображена обвязка трех донных форсунок с одного борта. С другого борта другие три форсунки обвязаны аналогично. После этого две ветки соединяются в общий трубопровод форсунок.

Рис. 9.62 Обвязка форсунок.

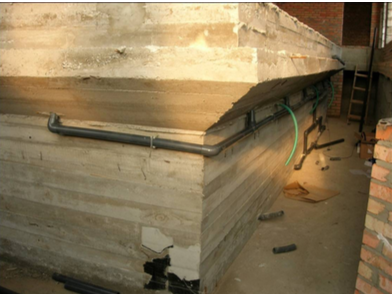

На этой фотографии изображена одна ветка переливного коллектора, собранного по ана- логии, как мы рассматривали в п.8.

Рис.9.63 Обвязка переливного коллектора.

Когда трубопроводы склеены и выведены в место установки оборудования (техпомещение), производится проверка целостности труб с помощью компрессора, аналогично как при про- верке перед заливкой чаши бассейна бетоном и после штукатурки. В данном случае проверяется не только трубопровод, а и качество паковки закладных элементов. После того, как трубопро- воды проверены, подписывается акт проверки труб на целостность. На входящие в техпомещение трубы форсуночной линии, донного слива, пылесоса, противотока, гидромассажа и другие за- кладные устанавливаются краны, чтобы можно было провести гидроиспытания самой чаши.

После того как уложенная гидроизоляция высохла, трубы заведены в техпомещение, установлены краны, бассейн наполняется водой с контролем за течью. Чтобы избежать испаре- ния, зеркало воды накрывается полиэтиленовой пленкой и фиксируется на борту скотчем. Внутри чаши делается отметка уровня. В течение 7-ми дней бассейн проверяется на течь. При появлении течи, места помечаются для дальнейшего ее устранения.

Когда все трубы и кабеля заведены в техпомещение, проверены на целостность, чаша испытана на течь, можно приступать к обсыпке чаши. Обсыпку производить песком, желательно вручную, или же бульдозером, а непосредственно трубы только вручную с обязательной проливкой водой.
