9.5 Этап пятый – установка закладны

И если с трубами и кабелями все в порядке, то следующим этапом после оштукатурива- ния идет установка закладных элементов и их заливка.

Установка закладных должна строго соответствовать проекту или чертежу.

Установка закладных в бетонных бассейнах под плитку.

При установке закладных (прожектора, скиммера, форсунки, донного слива и т.д.) в бе- тонном бассейне предварительно подготовить ниши закладных следующим образом:

  -если поверхность гладкая, то необходимо сделать насечки перфоратором.

Рис. 9.41. Нанесение насечек в гладких нишах

  -усиление отверстий - если отверстие превышает площадь более 350х350, необходимо хаотично насверлить арматуру (4-8шт на 1 проем) - арматура ¢8А400С.

Рис. 9.42. Хаотично засверленная арматура



- убрать пыль и мусор и ниши, слегка увлажнить поверхность отверстия (лучше если это

будет цементное молочко).

    - перенести отметки размещения закладной относительно чаши на фанеру толщиной 10мм. Если отверстие закладной превышает площадь 300х300мм (вертикальная стенка), то необ- ходимо усилить фанеру доской или брусом.

    - крепить закладную к фанере согласно разметке и способу установки лицевой части (если закладная крепится внутри закладной, то необходимо сделать выборку в фанере с углубле- нием 6мм; если лицевая часть закладной накрывает ее, то выборку в фанере делать не нужно).

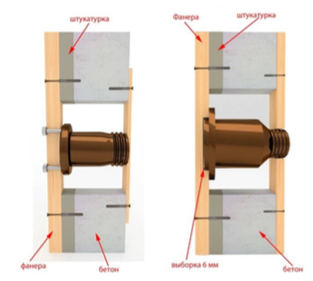

Рис. 9.43. Слева – крепление закладной с лицевой частью, накрывающей ее (закладная крепится вплотную без выборки). Справа – крепление закладной с лицевой частью, вкручиваю- щейся внутрь ее (закладная крепится к фанере вплотную с выборкой 6мм).



- обработать наружную часть закладной тонким слоем пластификатора (Mapei) Planicrete (или (Litokol) Idrokol X20 (характеристики смотри Приложение 20)).
- прикрепить фанеру с закладной к стене с помощью дюбелей 6/60мм.

На следующем рисунке 9.44 показан пример установки скиммера. Первым делом необ- ходимо произвести разметку на борту.

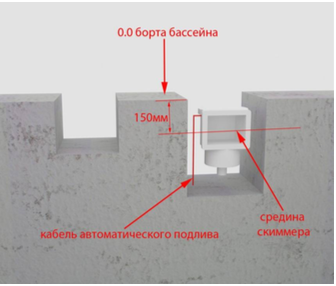

Рис. 9.44 Разметка стены для установки скиммера



А затем прикрепить скиммер к фанере и сделать разметку горизонтали/вертикали на фа- нере. Далее скиммер с фанерой с помощью дюбелей крепится к борту.

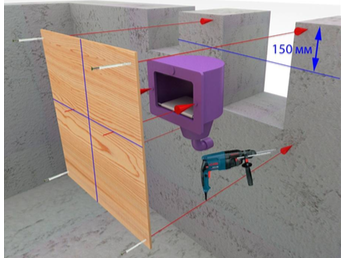

Рис. 9.45. Крепление скиммера к борту



  • закрыть наружную часть фанерой.
  • произвести заливку бетонной смесью через монтажное отверстие в верхней части фанеры с последующей усадкой его методом легкого постукивания молотком по фанере.

Рис.9.46. Монтажное отверстие для заливки бетона и заливка закладной



Используемые материалы:

– Planicrete или Idrokol X20 (0,5 частей); – цемент марки М500 (1 часть);

– щебень фракции 5-20мм гранитный мелкий (3 части);

– песок речной (3 части).
Если чаша бассейна отлита хорошо и использовался бетон соответствующей марки, то

латексную добавку возможно не применять, т.к. заливаемое отверстие будет находиться под гидроизоляцией, достаточно правильно выполнить примыкание заливаемой поверхности (обеспечить соответствующую адгезию двух поверхностей (существующей и заливаемой)), выполнить перетирку уже залитого отверстия и гидроизоляцию герметиком вокруг закладной.

-снять фанеру через 24 часа и по свежему бетону сделать выборку размером 10х10 во- круг закладной.

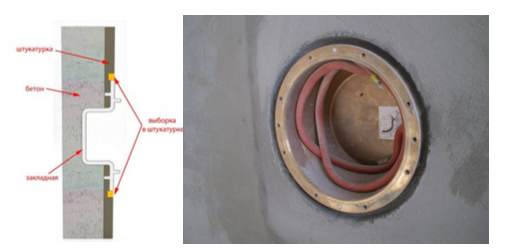

Рис. 9.47. Изготовление выборки в штукатурке вокруг закладной размером 10х10мм.

Выполнить герметизацию закладных элементов: прорезать паз шириной ~50мм и глуби- ной 20-30мм. Получившееся углубление необходимо очистить от остатков пыли и мусора, после чего прогрунтовать образовавшиеся углубление грунтовкой Аквадур и заполнить углубление гидравлическим цементом Аквафикс (характеристики и применение данного материала смотри

Приложение 10).
- закрыть закладные скотчем или плотной пленкой, чтобы при строительных работах

внутрь не попал раствор, особенно на резьбу. Нельзя запихивать внутрь труб пенопласт, тряпки и т.д. или обматывать бумагой.

- вокруг закладной выровнять штукатурку (методом перетирки).
При установке закладных прожекторов в отверстие следует выполнить следующие действия:
- выпустить кабеля из закладной столько, чтобы его хватало для извлечения прожектора на борт для замены в нем лампы;
- все сальники закладной поджимаются с помощью ключа;
- если прожектор стоит в глухой стене и к нему подведен внешний кабель, то необходимо спаять подводящий кабель и кабель прожектора без использования кислотных флюсов, заизолировать места спайки с помощью изоленты и загидроизолировать с помощью термоусадочной трубки;

- стык спайки можно располагать либо в бетоне, либо снаружи бассейна.

Кроме того, для монтажа кабеля прожектора можно использовать стандартное решение - распределительный короб.

Рис.9.48. Монтаж прожектора.

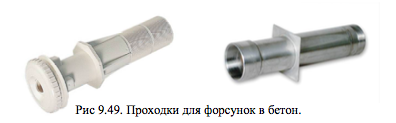

При установке боковых форсунок в оставленное для закладных отверстие устанавливается специальная закладная. В зависимости от форсунки, от того, какой диаметр резьбы она имеет, выбирается и устанавливается соответствующая закладная. Закладная представляет собой трубу с внутренней резьбой размером с резьбу форсунки и длинной порядка 250-300мм. Материал из- готовления закладной может быть пластик или металл.

Закладная форсунки крепится, как и закладные прожекторов, донные сливы, скиммера, на фанеру и присверливается к борту бассейна. Все закладные форсунок выставляются с помо- щью уровня в одну линию.

Если форсунка располагается в глухой стене и стандартную закладную установить нет возможности, то в качестве закладной используется пластиковая муфта с внутренней резьбой диаметром, как и у форсунки.

Рис.9.50. Муфта с внутренней резьбой.

Далее собранная конструкция (муфта, редукция, если нужно) закрепляется на фанере. Наиболее оптимальный и надежный вариант крепления в данном случае, это просверлить отвер- стие в фанере с помощью коронки по внутреннему диаметру муфты. Прижать к фанере нашу муфту с помощью муфты с наружной резьбой.

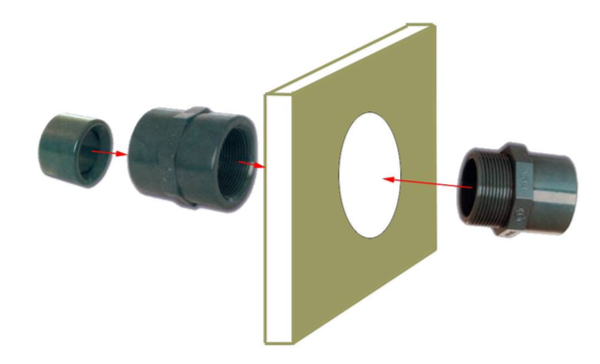

Рис.9.52. Использование муфты вместо проходки.



Далее собранная конструкция с помощью заранее отмеренного куска флекса вклеивается в уголок, расположенный в нише форсунки. Фанера фиксируется с помощью дюбелей к борту бассейна, и закладная бетонируется.

Аналогично устанавливаются форсунки для пылесоса. Донные форсунки устанавливаются несколько иначе.

Если бассейн установлен на колоннах и снизу чаши есть доступ (закладные короба под донные форсунки имеют сквозные отверстия), то в этом случае закладные используются такие же, как и под боковые форсунки.

Перед установкой закладных донных форсунок следует с помощью натянутой нитки от- бить линию форсунок, чтобы все форсунки можно было ровно выставить.

Если же бассейн не расположен на колоннах, то в качестве закладных используются муфты с внутренней резьбой соответствующего диаметра (2’’ или 1,5’’ в зависимости от резьбы форсунок). В данном случае последовательность установки форсунок следующая:

- делается отбивка линии форсунок;

- лишние отрезки флекса, торчащего из отверстий, обрезаются до нужного размера и на концы труб прямо на дне отверстий вклеиваются углы так, чтобы потом в них вертикально можно было вклеить закладную форсунки. Стыки должны просохнуть в течение 1-го часа.

- в муфту с внутренней резьбой с помощью тефлона запаковывается форсунка;

- если муфты используются 63-2'' вн.р., а подходящая к форсунке труба имеет 50 диаметр, то дополнительно используются редукции для перехода с 63 на 50 диаметр;

- вымеряется необходимый кусок трубы для соединения муфты и уголка в нише;
- форсунка с муфтой прикручивается к доске или фанере;
- в муфту вклеивается подготовленный кусок трубы;
- вся конструкция вклеивается в уголок в нише, и фанера фиксируется к дну бассейна с

помощью дюбелей. При этом необходимо форсунку выставить ровно по отмеченной линии.
