9.1. Этап первый – подготовительные работы

Разметка участка с привязкой к местности по горизонтали и по высоте.

На момент начала строительства необходимо иметь на руках план привязки чаши бассейна к участку или к помещению, опалубочные чертежи чаши с габаритными размерами и высотные отметки. В случае, когда бетонная чаша бассейна уже существует, необходимо выполнить все замеры геометрии чаши и проверить правильность ее построения в плане (привязка по горизон- тали и по высоте).

Прежде чем начинать все последующие виды работ необходимо с представителями заказ- чика определить точку, относительно которой будет выполняться привязка и разбивка по осям, а также отметку 0,000 с фиксированием данной отметки (например, на стене дома). В качестве точки привязки может служить неменяемый элемент конструкции дома или других имеющихся сооружений на объекте (угол фундамента, угловая точка ограждения (для уличных бассейнов) и т.д.). При определении отметки 0,000 необходимо уточнять, какая именно это отметка – это чи- стый ноль (0,000) или черновой, так как в начальной стадии строительства могут первично фик- сировать черновую отметку условно считая ее за 0,000.

Все данные об определении отметки и точки привязки необходимо зафиксировать (актом и приложить фотографию, на которой будут видны закрепленные отметки). Все это подписать с представителем заказчика.

Подготовить котлован.

Котлован роется с помощью экскаватора (если позволяют подъезды к участку), либо вруч- ную. Размер котлована должен быть с запасом для технологического обхода вокруг возводимой конструкции бассейна, стенки и днище тщательно выровнены.

Котлованы могут быть с вертикальными или наклонными стенками (откосами), с крепле- ниями или без них.

Необходимость крепления стенок котлованов и траншей определяется и регламентируется СНиПами и зависит от гидрогеологических условий (вида грунта (смотри Приложение 1, таб- лица 1.1) и его влажности, наличия грунтовых вод), а также глубины выемки.

Котлованы с вертикальными стенками без крепления допускается устраивать в грунтах естественной влажности с ненарушенной структурой, при отсутствии грунтовых вод и при глу- бине котлована в песчаных и крупнообломочных грунтах не более 1м, в супесях – 1,25м, в су- глинках и глинах – 1,5м, в особо плотных грунтах – 2м.

При необходимости создания более глубоких выемок с вертикальными стенками, а также при наличии грунтовых вод для обеспечения устойчивости стен устраивают временные крепле- ния. Тип крепления определяется проектом производства работ в зависимости от размеров вы- емки, свойств грунта, потока грунтовых вод и конкретных условий выполнения процессов. Типы креплений смотри в Приложении 1.

Котлованы с откосами разрабатывают при глубине, превышающей допустимые пределы возведения их с вертикальными стенками, и когда устройство креплений экономически не целе- сообразно.

Для правильного решения вопроса о размере откосов котлована, сначала необходимо уста- новить качество грунта и его способность держаться в том или ином откосе. Обвалы и оплывание откосов в большинстве случаев вызываются просачиванием в грунт воды, которая понижает со- противление грунта, особенно глинистого, сдвигу. Например, при увлажнении, очень резко нару- шается равновесие откосов лёссовых грунтов, которые в неувлажненном состоянии хорошо дер- жатся в вертикальном откосе.

Уклон откосов котлованов и траншей в различных грунтах принимается по данным таб- лицы 9.1.

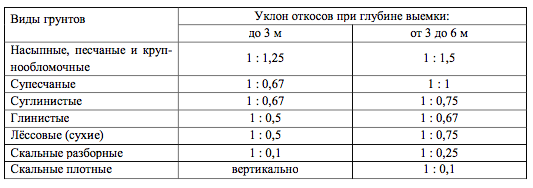

Таблица 9.1. Наибольшие уклоны откосов для разных грунтов.

В маловлажных связных грунтах при глубине выемки до 3 м крепления можно устраивать не сплошными, а с промежутками по высоте. В грунтах сыпучих и повышенной влажности, незави- симо от глубины котлована, прозоров не оставляют и применяют сплошное горизонтальное или вертикальное крепление. При сильном потоке грунтовых вод и опасности выноса частиц грунта устраивают шпунтовые крепления из досок, брусьев или металлических шпунтов (смотри типы креплений Приложение 1).

Для котлованов небольшой глубины применяют шпунт плоского профиля, а для глубоких котлованов – корытных профилей. Железобетонные шпунтовые стенки применяются в качестве элементов постоянных сооружений, например, для набережных.

В случае высокого уровня грунтовых вод необходимо произвести водоотлив или водопони- жение, в некоторых случаях (участки с уклоном) выполняют водоотвод.

Водоотвод – предназначен для защиты строительной площадки от стока поверхностных вод, его устраивают до начала разработки выемок (котлованов и траншей) с оградительным об- валованием. Ширину водоотливных канав по дну принимают 0,5-0,6м, а расстояние от верхней бровки откоса выемки до канавы – не менее 5м для постоянной выемки и не менее 3м для вре- менной. Продольный уклон назначают не менее 0,2%.

Открытый водоотлив осуществляется в плотных, хорошо дренирующих грунтах, путем откачки воды диафрагмовыми, поршневыми или центробежными насосами непосредственно из выемки в процессе разработки грунта ниже уровня грунтовых вод, а также для беспрепятствен- ного выполнения последующих работ. Для сбора воды дну котлована придают небольшой уклон в сторону водосборных приямков (зумпфов), устраиваемых в пределах выемки или вне ее. Стенки приямков крепят шпунтом или ящиками без дна, на дно приямков насыпают фильтрую- щий материал (щебень или гравий). При необходимости дополнительно по контуру дна котло- вана устраивают открытые водоподводящие канавы, выполняющие роль дренажа, которые засы- пают гравием.

Если уровень грунтовых вод очень высокий, а глубина котлована больше 4м выполняют искусственное водопонижение.

Работы возможно выполнять после того как уровень грунтовых вод понизился ~ на 0,5м ниже проектной отметки дна котлована.

После устройства котлована необходимо убрать все остатки рыхлого грунта. Землю, полу- ченную после рытья котлована, следует вывезти за пределы участка или засыпать ею низменные части территории. Данный грунт не применяется для обратной засыпки.

Проверить отметку дна котлована и качество уплотнения грунта.

Во избежание осыпания или оползания грунта (например, из-за атмосферных осадков) вслед за отрывкой котлована и его зачистки рекомендуется сразу приступать к выполнению сле- дующего этапа (устройства основания под бассейн).

Подготовка основания котлована

Для песчаных грунтов:

- уплотняется дно, плотность основания должна быть не ниже ρ=1,65т/м2.
- делается щебневая подушка высотой 150-200мм с трамбовкой (высота подушки, со-

гласно проекта);

Для глинистых грунтов:
- уплотняется дно, плотность основания должна быть не ниже ρ=1,65т/м2.
- щебневая подушка выполняется согласно геологических исследований и в некоторых

случаях (исключениях). Если плотность грунта составляет ρ=2,0т/м2 и уровень грунтовых вод далеко, то щебневую подушку возможно не выполнять. Исключение составляет ползучая глина, расположение бассейна на склоне и установка стекловолоконных бассейнов. Если необходимо выполнить щебневую подушку, то она выполняется в 2 этапа:

1-й слой – используется щебень фракции 30-40мм, высота слоя составляет ~ 150мм.

2-й слой – используется щебень фракции 5-20мм , разравнивается и проливается речным песком, высота слоя составляет ~ 50мм.

После чего выполнить уплотнение обоих слоев.

Рис.9.1. Пример подготовки основания котлована под чашу бассейна

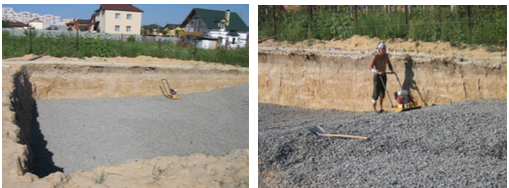

Рис.9.2. Уплотнение щебневой подушки с помощью трамбовочной виброплиты



Устройство подбетонки.

Контур подбетонки повторяет контур бассейна, если имеются карманы и закругления, то контур подбетонки упрощается.

Размер подбетонки всегда должен быть больше размеров чаши бассейна на 250мм в каж- дую сторону.

Исходя из размеров бассейна, подбетонка выполняется толщиной 100-150мм и армиру- ется в один слой арматурой ¢8А400Смм шагом 200х200мм или сеткой. При использовании стержневой арматуры все пересечения необходимо связывать вязальной проволокой ГОСТ 3282- 74 толщиной 0,8 – 1,2мм (пользоваться сваркой запрещено).

Для заливки подбетонки применяется бетон класса В7,5.

Выравнивание поверхности подбетонки.

После заливки необходимо произвести выравнивание поверхности подбетонки раствором марки 100. Толщина выравнивающего слоя должна составлять максимум 20мм.

Гидроизоляция.

Далее необходимо произвести гидроизоляцию дна на основе битумной рулонной гидро- изоляции в два слоя. При проведении работ можно использовать рулонную гидроизоляцию "Тех- нониколь. Унифлекс ЭПП" (также допускается использование еврорубероида «Техноэласт» при использовании другой гидроизоляции, необходимо получить разрешение ответственных лиц, т.к. данная гидроизоляция должна соответствовать определенным характеристикам и предназна- чаться для использования в гидроизоляции фундаментов, подвалов и т.д.). Характеристики дан- ной гидроизоляции смотри в Приложении 2 (А - унифлекс; Б – техноэласт).

Еврорубероид Унифлекс (ТехноНИКОЛЬ) предназначен для устройства кровельного ковра зданий и сооружений, гидроизоляции строительных конструкций (фундаментов, подвалов и т.д.) во всех климатических районах.

Изготавливается путем нанесения на стекловолокнистую или полиэфирную основу би- тумно-полимерного вяжущего, содержащего битум, термопласт СБС и наполнители. В качестве защитного слоя используются полимерная пленка.

Наплавляется с помощью пропановой горелки на подготовленное основание. Это доста- точно сложный процесс производства работ, требующий определенных навыков и условий при укладке.

Наносится рубероид в один слой при восстановительном ремонте старого покрытия, и в два при организации нового покрытия. Очень высокие адгезионные свойства СБС битумов поз- воляют наплавлять Еврорубероид Унифлекс (ТехноНИКОЛЬ) практически на любые горизон- тальные, наклонные, и вертикальные поверхности, изготовленные из негорючих материалов (це- ментно-песчаная стяжка, минплиты и т. п.). А совместимость с окисленными битумами позволяет использовать его для ремонта даже старых рубероидных материалов.

Оклеечную гидроизоляцию устраивают на наружной стороне конструкции, примыкаю- щей к грунту.

Также не обходимо оставить по бокам выпуски гидроизоляции по 0,5м для того, чтобы в дальнейшем их можно было завести на борта бассейна.
