8.9 Расчет переливной емкости и переливного лотка

Теперь для нормальной работы бассейна необходимо правильно выбрать оптимальный объем переливной емкости. Рассчитывается объем переливной емкости не так уж и легко. Здесь необходимо учитывать и приемный объем лотка, количество одновременно купающихся людей, и производительность насоса, площадь зеркала воды, время промывки фильтров и другие факторы. При этом переливная емкость в нормальном рабочем состоянии наполовину пустая и должна в себе всегда хранить объем воды, достаточный для промывки фильтровальной станции. Как показывает практика, объем переливной емкости должен быть в пределах 7-12% от площади поверхности зеркала воды в бассейне. В данном случае, как говорится, чем больше, тем лучше, но следует учесть тот факт, что емкость нужно еще где-то расположить, и она должна быть ниже уровня переливных лотков бассейна.

Для нашего бассейна с зеркалом 50м2 и учитывая, что бассейн частный, аттракционов, выталкивающих воду не будет и более 4 человек купаться будут редко, примем емкость 7%.

Vемкости=50х0,07=3,5м3.

Теперь подсчитаем, сколько сливных отверстий нужно заложить в переливных лотках. В качестве приемной трубы возьмем трубу диаметром 50мм.

Смотрим по таблице производительностей труб, сколько принимает одна 50-я. Получается 2,26м3/ч. Значит нам для приема воды необходимо:

Vнасоса/2,26=15/2,26=6,62=7 труб. Но это только для приема воды от насоса. Чтобы учесть такие факторы, как вытеснение воды купающимися, волнение, залповый сброс необходимо количество приемных отверстий взять с запасом. Запас обычно составляет от 30% до 50%. 30-ти процентный запас выбирается обычно для частных бассейнов без аттракционов. Если в бассейне установлены аттракционы или планируется, что в нем одновременно могут купаться много людей, то запас берем 50%. Т.е. нам нужно в переливных лотках расположить минимум 10 приемных отверстий диаметром 50мм. Обычно отверстия располагаются симметрично по длинным сторонам бассейна и немного по коротким, а коллекторов, принимающих воду, будет два. Следует упомянуть, что реально приемных труб будет не 10, а 12, т.к. в начале каждого коллектора стоят воздухозаборники.

Кроме переливного коллектора необходимо учесть размеры самого лотка. Так для внутренних небольших бассейнов достаточно лотка шириной 200мм и глубиной 180-200мм. Если этот бассейн будет посещать много людей, или на нем будут установлены аттракционы, то ширина лотка принимается 250мм, а глубина – 180-200мм. На больших общественных бассейнах ширина лотка может быть и 300мм, и он может иметь другую глубину. Но это рассчитывается проектантом отдельно в каждом случае.

Для облегчения выбора количества переливных отверстий можно воспользоваться следующей таблицей:

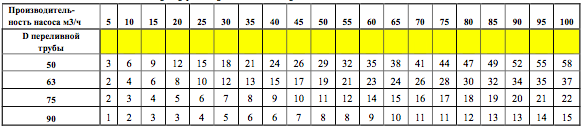

Таблица 8.7. подбор труб переливных трапов с 30% запасом

В верхней строке выбираем производительность фильтровального насоса, а слева выбираем диаметр приемной трубы.

Для нашего случая выбираем заборные трубы диаметром 50мм. При производительности насоса 15м3/ч получаем 10 отверстий, как и рассчитывали выше.

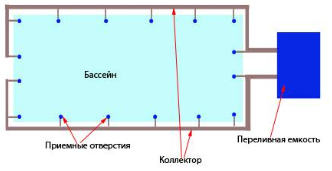

Рис.8.16 Расположение системы переливов

Примем, что у нас на бассейне будут два переливных коллектора, поэтому в каждом коллекторе будет по 5 переливных отверстий диаметром 50мм и одним воздухозаборником диаметром 50мм (обычно для бассейнов объемом более 50м3 переливные патрубки выбираются диаметром 63-75 и более миллиметров).

Расчет труб коллектора начинают с тупикового отверстия – воздушного патрубка. Этот патрубок находится выше дна лотка на 5-10см и предназначен для разрыва потока воды, который течет по коллектору и образовывает водовороты в приемных отверстиях, которые в свою очередь создают неприятный всасывающий звук.

Расчет коллектора производим также по табличке, как и форсунки, но для сливной трубки скорость воды принимаем 0,5м/с и 0,8м/с скорость воды в коллекторе.

Для выбора труб, соединяющих переливные патрубки в коллектор, можно также вос- пользоваться следующей таблицей:

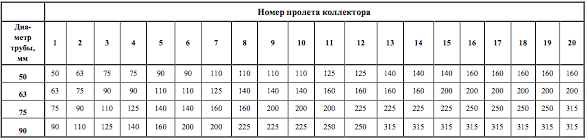

Таблица 8.8. Выбор труб переливного коллектора

Исходя из этих данных, получаем коллектор следующего вида. Расстояния между переливными отверстиями выбираем исходя из размеров бассейна и количества отверстий. Получаем по 2м.

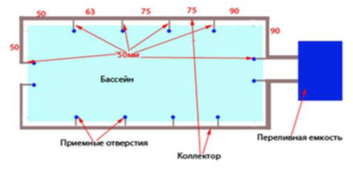

Рис. 8.17 Диаметры труб переливного коллектора

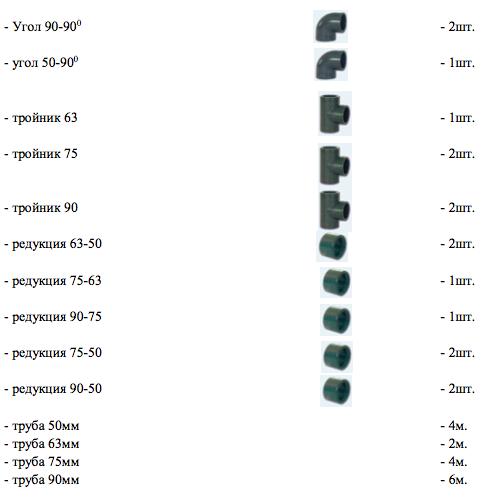

Необходимые материалы для обвязки одной ветки коллектора:

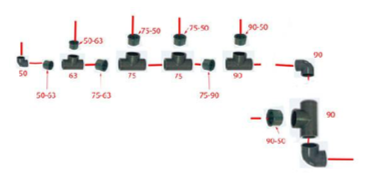

На следующем рисунке схематично отображена последовательность сборки одной ветки

переливного коллектора нашего бассейна. При монтаже коллектора непосредственно на буду- щем бассейне необходимо не забывать, что он должен иметь уклон строну переливной емкости 2см на 1м.

Рис. 8.17. Схема соединения переливного коллектора

Отходящие патрубки от переливного лотка желательно соединять с коллектором через

сифоны для предотвращения появления неприятных звуков.
Теперь, когда мы рассчитали и подобрали необходимое оборудование для нашего бас-

сейна, можно приступать к строительной части.
