8.7 Подбор оборудования для подогрева воды

Рассмотрим теперь, чем отличается подбор оборудования для переливного бассейна. В принципе отличие есть только одно – вместо скиммеров в бассейне используется переливной лоток и переливная емкость, а форсунки в бассейне не боковые, а донные.

Подберем количество форсунок на наш бассейн. В отличие от скиммерного подсчет фор- сунок происходит, основываясь не на производительности насоса, а на площади дна чаши. Так на каждую форсунку приходится 8м2 поверхности дна, т.е. в нашем случае 50м2/8м2=6,25. Для нашего бассейна достаточно 6,25 форсунок. Но как показывает практика, количество форсунок лучше выбирать четным, чтобы в дальнейшем не приходилось ломать голову, как их установить красиво и обвязать гидравлику. Т.е. выбираем 6 форсунок.

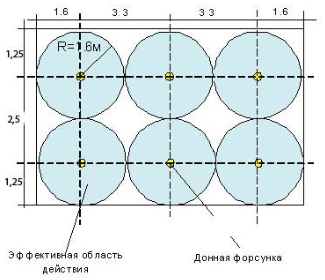

На следующем рисунке изображено расположение донных форсунок на примере нашего бассейна.

Рис.8.14 Расположение донных форсунок

Гидравлическую обвязку форсунок можно выполнить либо внутри чаши, либо соединить форсунки попарно и за бортом собрать гребенку.

К примеру, можно сделать обвязку следующим образом.

Рис. 8.15 Схема обвязки донных форсунок

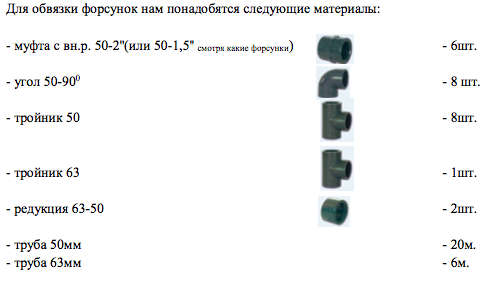

Для обвязки форсунок нам понадобятся следующие материалы:
