8.6 Расчет трубопроводов линий форсунок, скиммеров, донного слива

8.6 Расчет трубопроводов линий форсунок, скиммеров, донного слива

Теперь подберем диаметры трубопроводов, которыми будем делать обвязку форсунок и скиммеров. Для расчетов будем пользоваться следующей таблицей:

Таблица 8.4. Пропускная способность труб различного диаметра.

0,5 м/с - скорость воды в трубе от переливного лотка
0,8 м/с - скорость воды в трубе коллектора
1,2 м/с - скорость воды в трубе на входе в насос
2,0 м/с - скорость воды при выходе из насоса
2,5 м/с - максимально возможная скорость воды в трубе

Данная таблица предоставляет возможность вычислить диаметры трубы в разных конструктивных применениях и разной требуемой производительности: - диаметры труб от переливного лотка к коллектору; - диаметры труб коллектора; - диаметры всасывающей трубы на подачу в насос; - диаметр трубы после насоса, фильтров, линии форсунок. У нас в бассейне присутствует 4-е форсунки и насос производительностью 15м3/ч. Т.е. на каждую форсунку приходится почти по 4м3/ч. Исходя из производительности насоса, по таблице подберем общую трубу подачи на форсунки. Скорость воды в трубе принимаем 2 м/с и находим значение диаметра трубы при 15м3/ч. Если точного значения в таблице нет, то берем ближайшее. В нашем случае подающая труба на форсунки будет диаметром 63 мм, а разветвления на пары форсунок пойдут диаметром 50мм.

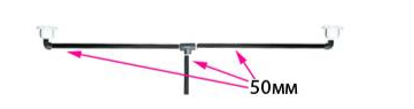

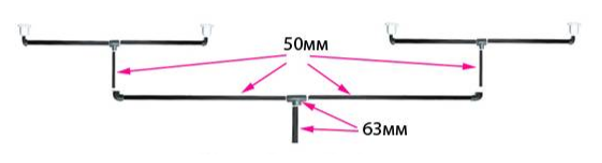

Рис 8.11. Соединение форсуночной линии
