8.3 Выбор количества форсунок

8.3 Выбор количества форсунок

Теперь подсчитаем количество форсунок для подачи воды. Каждая форсунка имеет пропускную способность в пределах 3-5м3/ч. Исходя из этого параметра, вычислим необходимое количество форсунок. Разделим производительность нашего насоса на производительность одной форсунки, получим количество форсунок в нашем бассейне, приняв производительность равную 4м3/ч:

Nф=v/4=15/4=3,75 шт.

Как показывает практика, количество форсунок лучше выбирать парное количество и их обычно приходится по 2шт. на каждый скиммер. Т.е. в нашем случае это будет 4 форсунки. Форсунки выберем пластиковые фирмы Gemas.

Рис.8.5. Пластиковая форсунка Gemas

Расположим форсунки вдоль длинного борта, отступив от краев по Хм.

Х=L/(2хn), где n – количество форсунок.

n=4, L=10,

Х=10/(2х4)=1,25м.

Получается, что крайние форсунки находятся на расстоянии 1,25м от краев борта, а расстояние между двумя соседними форсунками равно 2,5м.

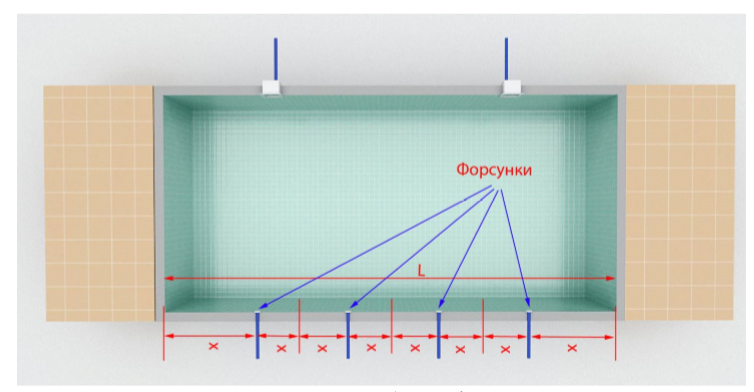

Рис. 8.6 Расстановка боковых форсунок.
