Рассмотрим, как располагаются в чаше переливного бассейна подающие форсунки и как они соединяются между собой. Как уже ранее упоминалось, одна донная форсунка эффективно работает на площади 8м2. Далее на рисунках изображены два примера расположения донных форсунок.

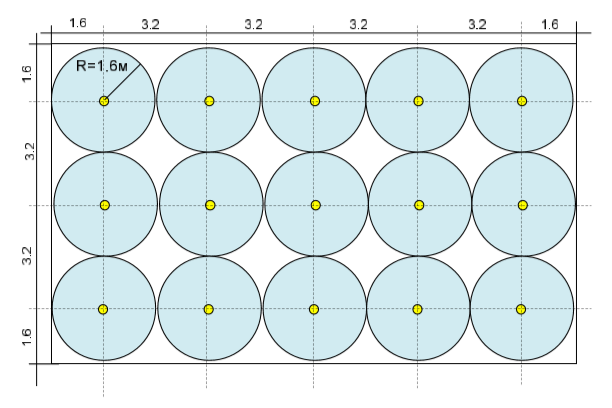

Рис.7.1 Схема расположения донных форсунок в три ряда.

Рис. 7.2 Схема расположения донных форсунок в два ряда.

Донные форсунки устанавливаются в бассейн подобно донному сливу. Трубы выводятся либо по разные борта бассейна, либо в один доступный.

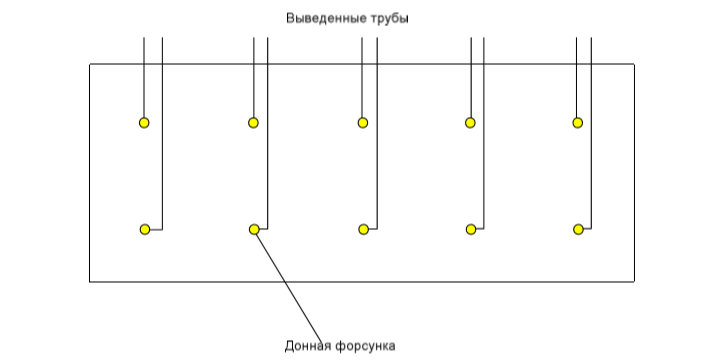

Рис 7.3 Вывод труб форсунок на одну сторону бассейна.

Такой способ вывода труб не очень удачный, т.к. трубы дальних и ближних форсунок имеют разную длину, что необходимо учитывать при их обвязке. Т.е. с помощью кранов либо регулировочных пробок непосредственно в форсунках при запуске бассейна придется отрегулировать равномерность подачи воды с каждой форсунки. Как показано на следующем рисунке, удобней будет делать обвязку форсунок, но не всегда есть доступ к обоим бортам бассейна.



Рис. 7.4 Вывод труб форсунок на оба борта бассейна

Поэтому иногда приходится делать полную или частичную обвязку форсунок прямо в арматуре.

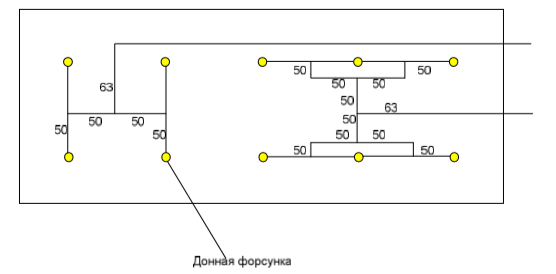

Рис. 7.5 Пример обвязки форсунок прямо в арматуре.

Обвязка производится жесткой трубой, а в коробки заводятся куски гибкой трубы - флекса. Но это мы подробнее рассмотрим дальше.
