6.3 Обвязка скиммеров

6.3 Обвязка скиммеров

Далее рассмотрим соединение нескольких скиммеров в одну трубу. Зачем это нужно? А затем, что на длинных бассейнах используются 2 и более скиммеров, и чтобы тяга у них была одинаковая, приходится применять такие же конструкции «гребенок», как и у форсунок.

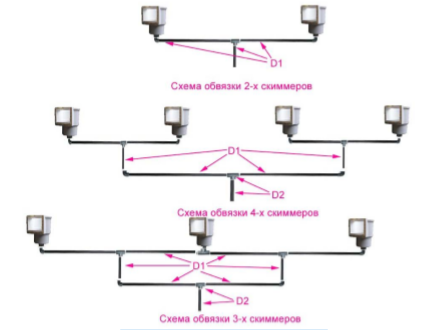

Рис. 6.5 обвязка скиммеров

Из рисунка видно, что «гребенка» скиммеров полностью повторят «гребёнку» форсунок, поэтому думаю, что подробно ее рассматривать не стоит. Единственное нужно заметить, что недостатком данной конструкции, а скорее небольшим неудобством будет то, что при чистке бассейна водным пылесосом все скиммера, кроме одного, придется закрывать заглушками, для увеличения тяги пылесоса. Устанавливаются скиммера в верхней части борта бассейна, расположенного против форсунок. Причем середина окна скиммера должна находиться на расстоянии 15-20см от верха борта. И это расстояние критично, ибо от него будет зависеть глубина бассейна и его человековместимость.

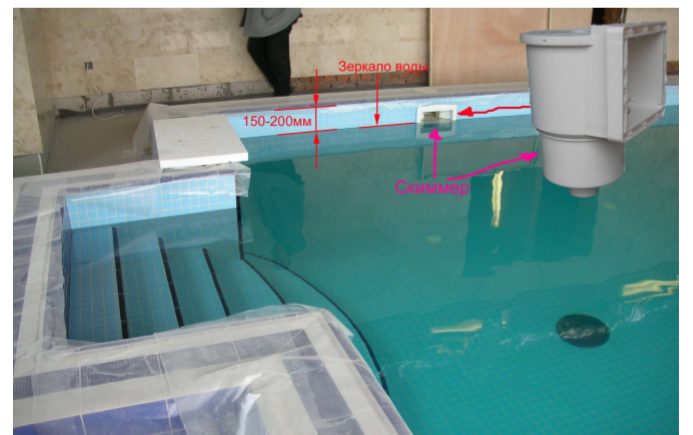

Рис. 6.6 Установка скиммера в бассейне.

При этом не стоит заострять внимание на том, что заднее отверстие скиммера, где находится сеточка, может оказаться ниже борта. Это не критично и поправимо. Ориентироваться стоит только на середину окна скиммера. Располагаются скиммера вдоль борта аналогично, как и форсунки – расстояние от краев борта до крайних скиммеров должно быть равно половине расстояния между соседними скиммерами.

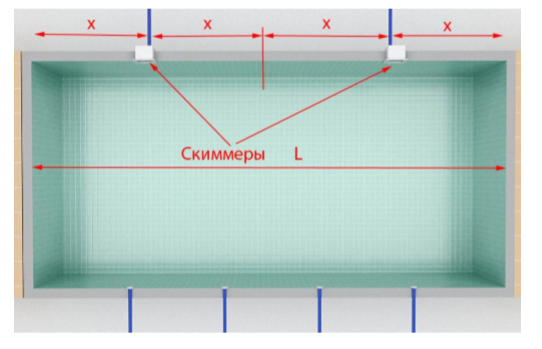

Рис.6.7. распределение скиммеров.
