5.1 Теплообменник

5.1 Теплообменник.

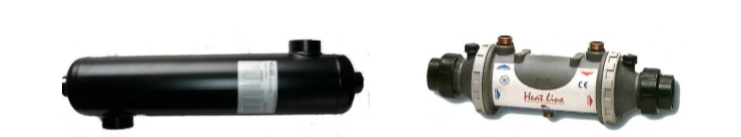

   По эффективности электронагреватели приблизительно в 2 раза эффективней теплообменников при их одинаковой расчетной мощности. Это обусловлено тем, что КПД теплообменника напрямую зависит от разности температур воды контура бассейна и горячей воды, которая подается с котла. Максимальный КПД=100% теплообменника принимается при разности температур 600С и температуре подающей линии горячей воды с котла 800С. Если же температура воды, подающейся с котла ниже этого значения или нагреваемая вода в бассейне имеет высокую температуру, то, соответственно, КПД теплообменника будет ниже 100%. Т.е. теплообменник в данном режиме работы будет отдавать не паспортную мощность, а гораздо меньшую. Это не распространяется на электронагреватели. Они отдают воде такую тепловую мощность, сколько потребляют электрической. На рис.5.1 изображены виды теплообменников – обычный нержавеющий и титановый.

Нержавеющий теплообменник                                    Титановый



    Теплообменники работают по принципу обмена теплом от горячего контура (контур котла) к холодному контуру (контур бассейна). Номинальная мощность теплообменника достигается при температуре подводящей линии контура котла в 80оС и необходимыми объемами воды, проходящими через теплообменник (эти данные указываются в паспорте на теплообменник), при этом температура обратной линии котла будет 60оС. Всегда направление движения воды контура бассейна должно быть направлено навстречу движению воды контура котла. Теплообменники, в зависимости от материала изготовления деталей горячего контура, бывают из нержавеющей стали и титановые (корпуса теплообменников также могут изготавливаться из нержавеющей стали либо из пластика). Теплообменники из нержавеющей стали применяются в бассейнах с пресной водой, а титановые – в бассейнах с морской водой. На следующем рисунке 5.2 показана схема подключения теплообменника.

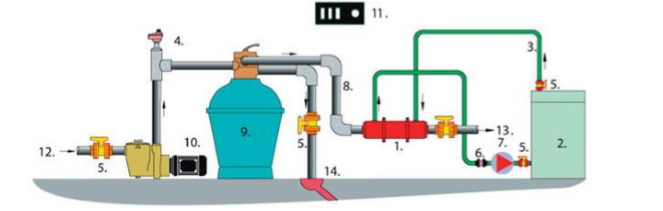

Рис. 5.2

  1. Теплообменник
  2. Котел
  3. Контур горячей воды котла (первичный контур)
  4. Датчик регулятора температуры
  5. Кран
  6. Обратный клапан
  7. Циркуляционный насос
  8. Контур бассейна (вторичный контур)
  9. Фильтр
  10. Насос
  11. Блок управления
  12. Забор воды из бассейна
  13. Возврат воды на бассейн
  14. Слив в канализацию

  При подключении теплообменников к контуру бассейна, необходимо использовать ТОЛЬКО РАЗБОРНЫЕ ЛАТУННЫЕ МУФТЫ (см.рис.5.3), т.к. при использовании пластиковых из-за неодинакового теплового расширения материала муфты и теплообменника возможна течь с резьбы.

Продолжение в книге...
