16.4 Установка и настройка роллеты

Рассмотрим установку и настройку ролеты в бассейн в специальную нишу. Ниша под ролету рассчитывается исходя из размеров бассейна, типа покрытия (Duotherm, Rollmatic, Alphatherm).

Сначала определяем, какого диаметра будет сам барабан.

Барабан для накрытия также выбирается в зависимости от размеров бассейна и типа накрытия.

Роллетное устройство тип Rollmatic

5 × 12 м диаметр рулона 154 мм
6 × 14 м диаметр рулона 204 мм

Роллетное устройство тип Duotherm

6 × 12 м диаметр рулона 154 мм
7 × 15 м диаметр рулона 204 мм

Роллетное устройство тип Alphatherm

6 × 12 м диаметр рулона 154 мм
7 × 15 м диаметр рулона 204 мм

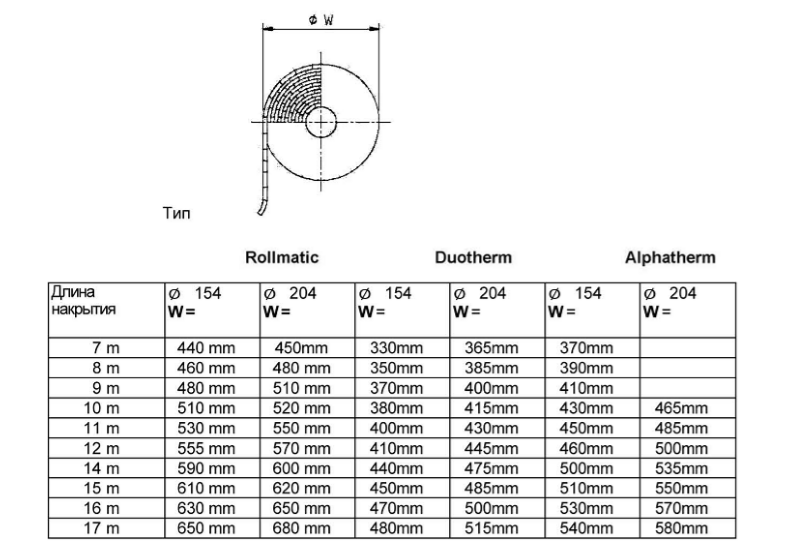

Далее определим диаметр полного барабана вместе с накрытием.

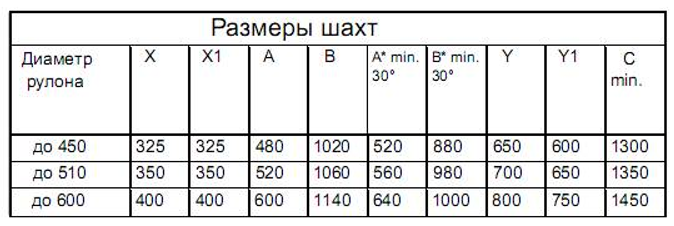

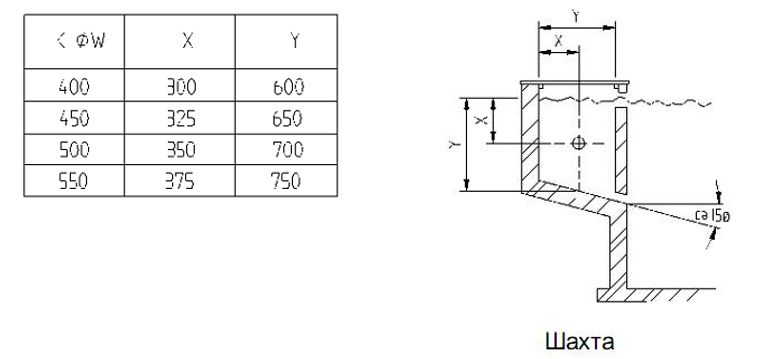

Исходя из полученных размеров рулона, по следующей таблице, выбираем размеры ниши.

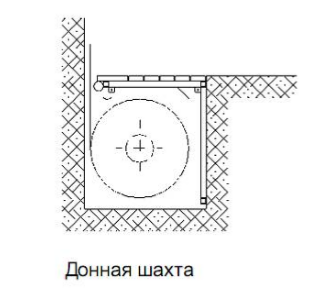

Исходя из этих же данных, выбираются размеры для донных ниш.

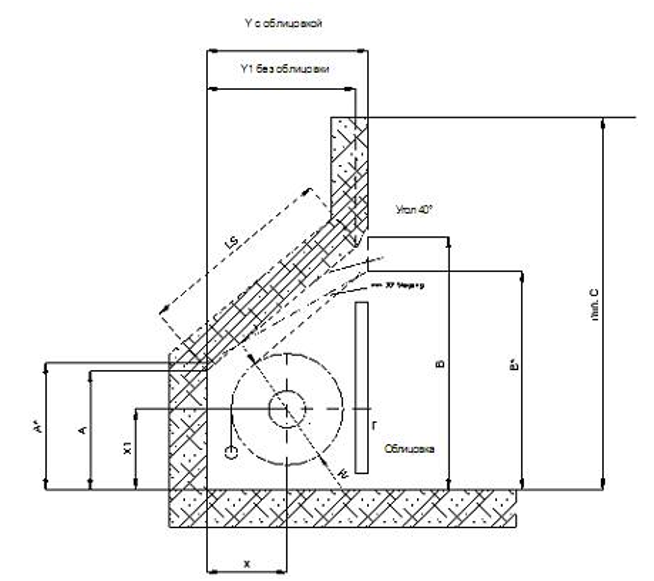

Если же планируется установка ролеты в бортовую нишу, то размеры ее определяются исходя из следующей температуры.

Ниши под ролеты изготавливаются на стадии вязки каркаса с учетом вышеполученных размеров.

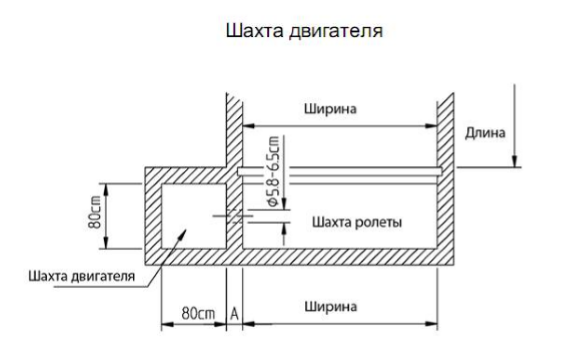

Для электропривода барабана также необходимо подготовить нишу-приямок следующих размеров.



Дальнейшую установку ролеты производят после того, как бассейн будет оштукатурен. В нише ролеты размечаем центр барабана, исходя из расчетов. С помощью алмазной коронки высверливается отверстие диаметром 50 или 63мм в зависимости от того, каким диаметром будет проходной вал. Далее ждем, когда чашу загидроизолируют. После этого устанавливается проходной вал в отверстие. Последовательность сборки вала показана на следующем рисунке.
