15.4 Гидромассажи

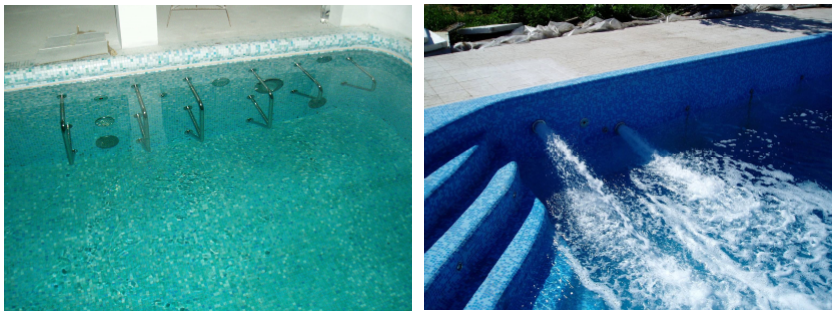

Гидромассажи бывают в виде гидромассажных стенок, ножных мест или гидромассажных сидений. Все они также относятся к аттракционам. Рассмотрим гидромассажи на примере гидромассажной стенки Comby Whirl.

Гидромассажи Comby Whirl бывают с количеством подающих форсунок от 1 до 4 и мощностью насосов от 40 до 110 м3/ч. На примере 3-х форсуночного гидромассажа рассмотрим установку.

В зависимости от количества форсунок и заборных элементов, устанавливаются короба размером 250х250мм в армокаркас бассейна. Следует учитывать, что верхняя форсунка не должна быть выше 200мм до поверхности воды, а нижняя, как и заборник, не ниже 300мм от дна бассейна.

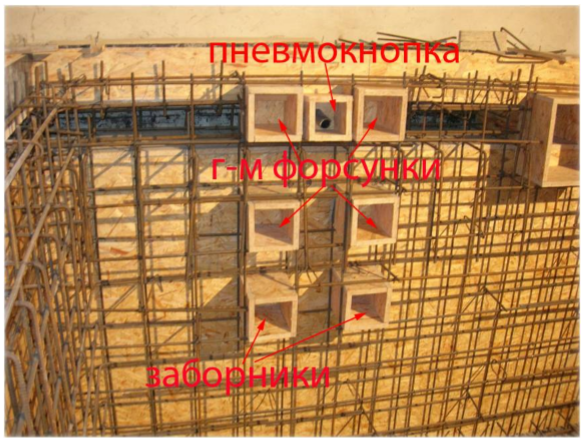

На рисунке изображены короба под 4-х форсуночный гидромассаж, два заборника и пневмокнопка.

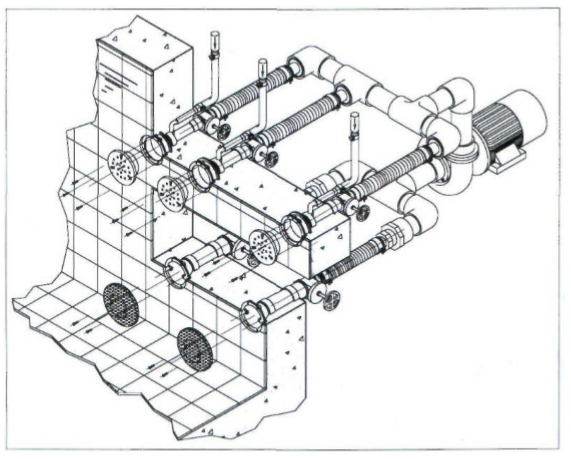

Схематически подключение деталей комплекта изображено на следующем рисунке.

В комплект гидромассажа входят все необходимые детали, для того, чтобы можно было установить оборудование.

Стандартное расположение гидромассажа из 4-х форсунок выглядит так:

Как видно из рисунка, гидромассажные форсунки располагаются по наклонной линии, чтобы можно было массировать разные части тела. Заборники расположены симметрично внизу. Расстояние между двумя соседними форсунками должно быть не менее 50см. Но этот показатель не критичен и обычно задается самим заказчиком.

При установке необходимо придерживаться следующих требований.

Насос рекомендуется располагать так, чтобы расстояние до заборников и форсунок было минимальным. Обязательно необходимо учитывать то, что насос должен находиться в горизонтальном положении. С целью предотвращения потери напора в линии всасывания рекомендуется не превышать максимальную длину всасывающего патрубка более 5 м, причем необходимо принимать во внимание то, что труба не должна иметь изгибов. При большем расстоянии необходимо, соответственно, увеличить сечение трубы заборника.

В техприямке температура окружающей среды не должна превышать 40 º С. Поскольку насос не является самовсасывающим, его необходимо располагать ниже уровня воды. Насос и краны должны находиться в легкодоступном месте.

В тех. приямке необходимо также предусмотреть систему вентиляции и дренаж.

По завершению строительных работ и очистки закладных элементов и оборудования с донными форсунками от строительного раствора монтируются лицевая панель заборника и лицевая панель массажной форсунки. Что касается насоса, нужно запаковать соединения с распылительной трубой для подачи воздуха в настенные корпуса со стороны противотока и прикрепить воздушный шланг зажимным хомутом. Затем к воздушному шлангу присоединяется обратный клапан. Для того, чтобы упростить процесс монтажа, можно применить консоль для насоса. Желательно под все зажимные соединения добавить силиконовый герметик. Для насоса с трехфазным питанием необходим подводной кабель сечением 5×2,5 мм²

Для питания насоса необходимо предусмотреть трехфазный автоматический выключатель 16 А и УЗО на 25Ас током утечки 30 мА.

Максимальное расстояние между пневмокнопкой и панелью пневмопреобразователя 25м. Нужно, чтобы пневмошланг был установлен без перегибов и уложен в кожухе. Панель управления должна быть установлена в сухом помещении. Тепловое реле защиты двигателя необходимо настроить в соответствии с потребляемым током насоса. Чувствительность пневмокнопки настраивается аналогично предыдущим аттракционам.

Часто возникает необходимость в подключении 3-х фазного двигателя на 1-о фазный блок автоматики (к примеру противоток Sena компании Kripsol).

Это можно сделать без каких-либо лишних затрат.

На следующем рисунке изображена оригинальная схема подключения панели управления однофазным двигателем.
