15.3 Водопады и водные пушки

Водопады и водные пушки предназначены для получения расслабляющего водного массажа шеи, плеч, спины и просто для красоты.

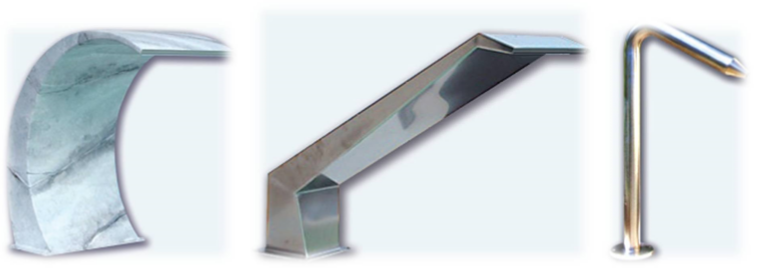

Основное отличие между пушками и водопадами – это сопло. При одинаковой мощности насоса, сопла водопадов имеют тонкую и широкую форму среза, что дает воде течь медленно и достаточно широкой струей. Пушки же наоборот имеют малое выходное отверстие, что придает повышенное давление в струе и большую скорость.

Рассмотрим установку основных элементов водопада.

В первую очередь в процессе установки коробов под закладные, в стены чаши устанавливаются короба с такими размерами:

короб под заборник 250х250 мм на всю толщину стены. Устанавливается как можно ближе к насосу на высоте не менее 300мм от дна бассейна.
- короб под пневмокнопку 150х150мм на глубине порядка 300мм от верха борта. Глубина установки закладной под пневмокнопку не нормируется и устанавливается исключительно из удобств эксплуатации и обслуживания. Если в бассейне присутствует несколько аттракционов имеющие пневмокнопки, то желательно их разместить на одной и той же глубине
- короб под закладную самого сопла. В разных моделях водопадов эти закладные могут быть разные, и даже вообще отсутствовать, а сопло одевается прямо на торчащую из пола трубу. Поэтому при установке закладной сопла приходится определяться «по месту».
При установке закладных в чашу следует всегда помнить, что металлические части аттракционов не должны касаться арматуры бассейна.

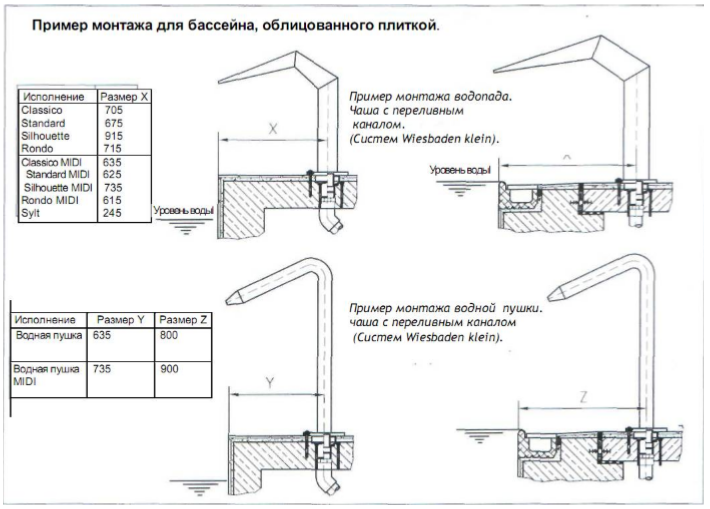

Первым делом необходимо определить, на каком расстоянии будет находиться закладная от борта бассейна. Это зависит от того, какое сопло устанавливается. Для каждого сопла свое расстояние Х, Y и Z.

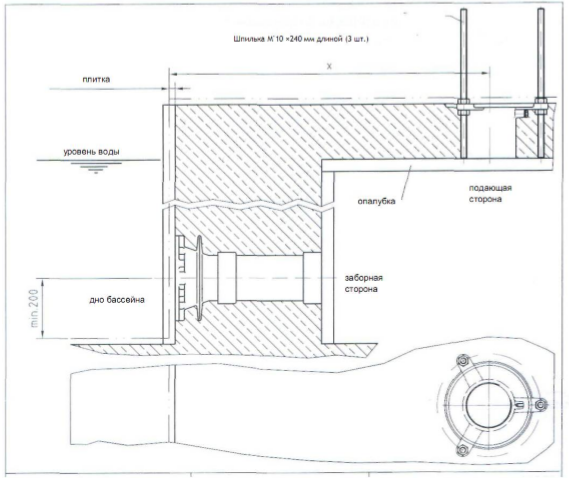

На следующем чертеже изображен один из вариантов монтажа закладных заборной и подающей части водопада.

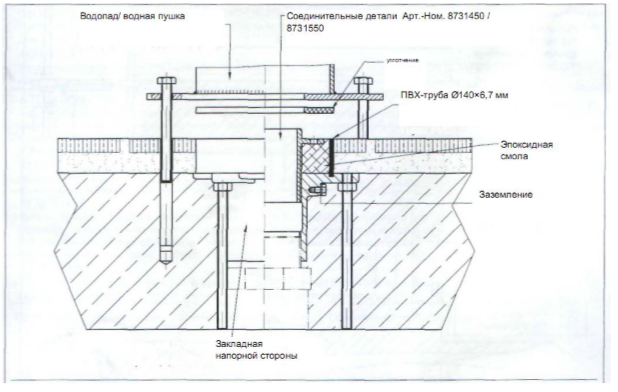

Монтаж подающей закладной производится в следующем порядке.

Серая ПВХ-труба (D=140мм входит в комплект поставки) фиксируется в специальный желоб закладного элемента. Покрытие пола (напр. плитка) укладывается до края ПВХтрубы.

Перед установкой водопада/водной пушки ПВХ-труба срезается заподлицо с напольным покрытием. Далее в закладную вкручивается и запаковывается удлинитель, таким образом, чтобы фланец находился заподлицо с плиткой. Пустое пространство, образовавшееся между соединительными деталями, ПВХ-трубой и закладной, заливается эпоксидной смолой через два отверстия в фланце.

После того как смола высохла, ставится сопло водопада. Необходимо наметить на полу точки для анкеров и просверлить под них отверстия. На край удлинителя положить уплотнитель, смазать его герметиком и зафиксировать сопло с помощью анкеров.

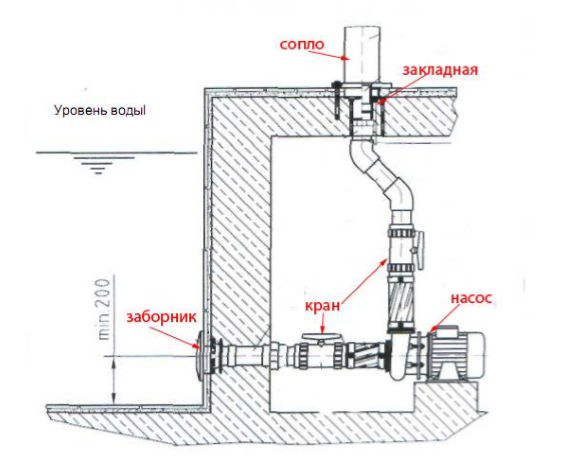

Далее в техническом приямке монтируется насосное оборудование с блоком управления.

Существует еще один тип сопел водопадов – крепление через сальник. Т.е. сопло одевается на ПВХ трубу, которая выступает над уровнем пола на 10-15см. Между соплом и полом прокладывается прокладка из пористой резины, выход трубы обмазывается силиконом, а сопло одевается и фиксируется с помощью анкеров.

При установке оборудования следует придерживаться следующих требований:

Насосную установку водопадов и водных пушек рекомендуется располагать так, чтобы расстояние между насосом и деталями оборудования было как можно короче. Обязательно необходимо учитывать то, что электронасос должен находиться в горизонтальном положении. Возможен также монтаж насосного агрегата с учетом архитектурных соображений. С целью предотвращения потери напора в заборной линии рекомендуется не превышать максимальную длину расстояния от заборника до насоса 5 м., причем необходимо принимать во внимание то, что труба не должна иметь изгибов 90 градусов. При большем расстоянии необходимо, соответственно, увеличить сечение заборной трубы. При установке насосов водопадов и водных пушек играет роль температура в тех. помещении. Она не должна быть выше, чем 40º С.

Поскольку насос не является самовсасывающим, его необходимо располагать ниже уровня воды. Насос и краны должны находиться в легкодоступном месте.

В тех. приямке необходимо также предусмотреть систему вентиляции и дренаж. Обязательно необходимо установить четырехполюсное УЗО на 16А с током утечки 30 мА. Установить автоматический трехфазный выключатель на ток 16А группы С.

Максимальное расстояние между пневмокнопкой и пневмопреобразователем составляет 25 м, минимальная длина пневмотрубочки – 5м. Очень важно установить шланг пневмоуправления без перегибов над уровнем воды.

В коробе пневмопреобразователя необходимо установить величину граничного тока на тепловом реле (обычно 6-7А). Необходимо настроить чувствительность давления воздуха установки пневмокнопки (регулировочный винт на пневматическом выключателе) аналогично как в противотоке и гейзере.

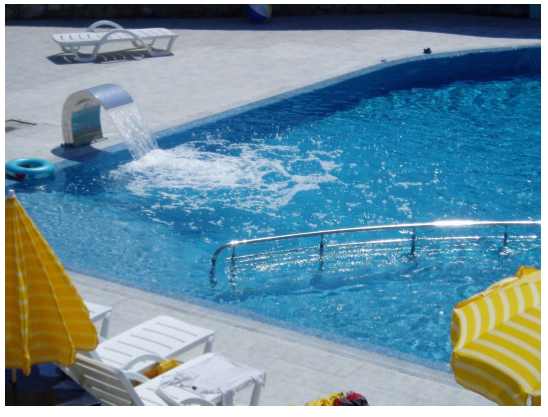

Далее на рисунке изображен работающий водопад.
