15.1 Противоток.

Его еще называют «обратным течением» или «волной». Если бассейн имеет скромные размеры, а человек хочет поплавать, но не наматывать при этом круги от стенки до стенки, а просто плыть по прямой, то в бассейне устанавливают противоток.

Противоток представляет собой мощный насос большой производительности (4080м3/ч) и лицевую часть с органами управления.

Противоток может выполнять не только роль обратного течения, но может быть и неплохим гидромассажем.

Бывают противотоки, как и все остальные элементы бассейна, либо пластиковыми либо из бронзы и нержавейки. Могут устанавливаться в любые типы бассейнов – бетонные с мозаикой, с лайнером, стекловолоконные, полипропиленивые.

Рассмотрим противотоки фирмы Fitstar.

В линейке Fitstar есть основные три серии. Это Taifun Duo, Taifun, Tornado.

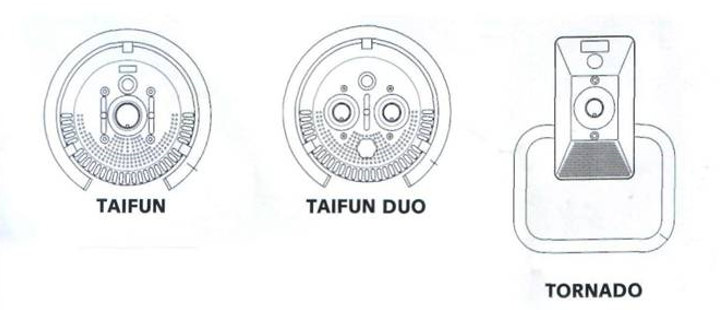

Так выглядят лицевые части этих моделей.

Насосы и присоединительный комплект у этих моделей одинаковый. Отличия есть и в закладных элементах.

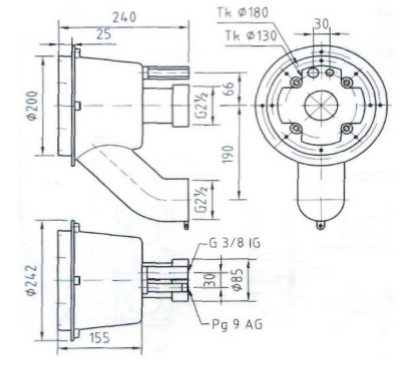

На следующем чертеже приведены размеры и вид закладного элемента противотока Taifun.

Как видно из чертежа, существуют две разновидности закладных к этому противотоку. Это стандартная закладная (верхняя) и компактная (нижняя). Отличаются они глубиной установки – 250 или 150мм.

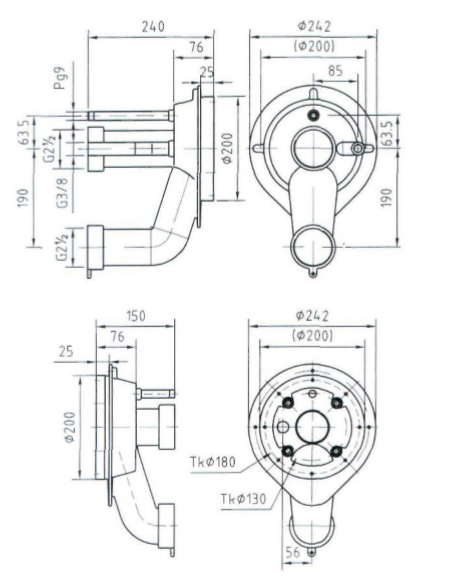

На следующем чертеже приведена закладная противотока Taifun Duo.

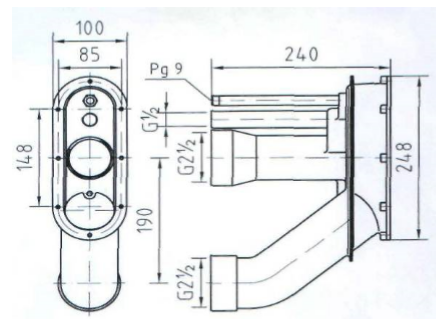

А на следующем чертеже – закладная противотока Tornado.

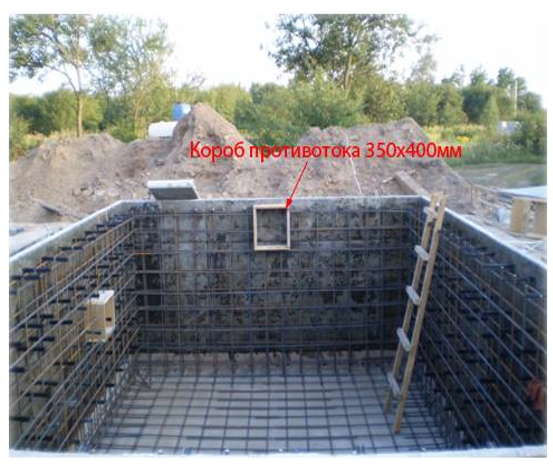

Далее рассмотрим установку и монтаж противотока на примере Taifun Duo. Во-первых, перед заливкой бетона и установкой опалубки под закладную противотока необходимо подготовить короб и установить его в армокаркас, как показано на следующем рисунке.

Короб под закладную должен иметь размеры 350х400мм и глубиной на всю толщину стены (т.е. 250мм для стандартной стенки). Верхняя часть короба должна находится на 200мм ниже от планируемого нуля борта. Расстояние до ближайшей боковой стены от противотока должно быть не менее 1,5м.

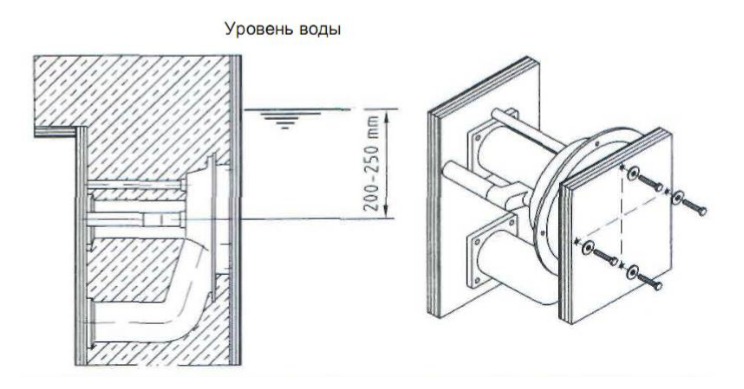

Монтируется закладная после оштукатуривания чаши следующим образом: - подающее сопло должно находиться на глубине 200-250мм от зеркала воды.

закладная не должна касаться армокаркаса.

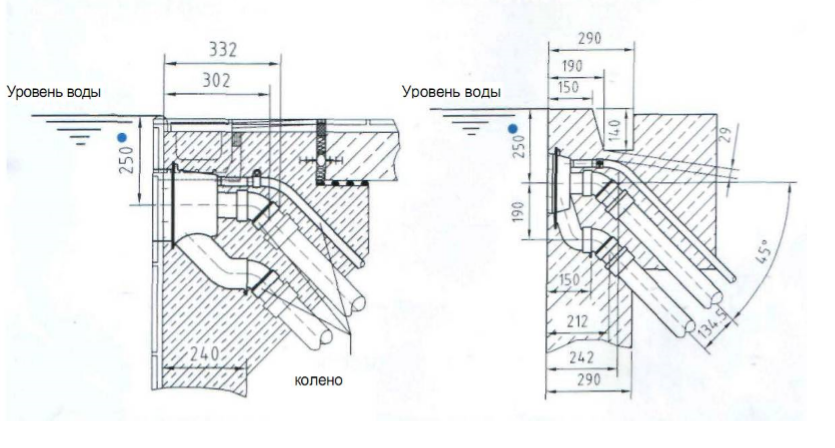

- в переливных бассейнах закладная монтируется следующим образом:


При этом разрешается использовать только 450 углы и жесткую трубу.
- при монтаже противотока в техпомещении необходимо по возможности воздушные трубочки поднять выше уровня воды.
Монтируется противоток техприямке следующим образом.

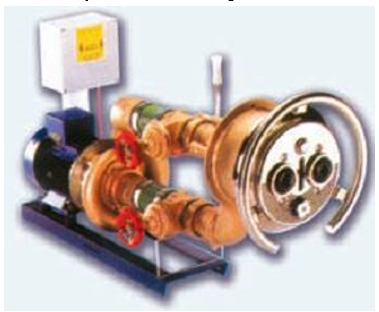

их вместе с насосом. Запорные краны всегда устанавливаются непосредственно на закладном элементе. Далее двигатель подключается к этим кранам через демпфирующие патрубки, которые уменьшают вибрации насоса при старте и при работе. Сам насос монтируется на специальной консоли, которая крепится к стене приямка. Иногда возможна установка насоса на специально отлитый пьедестал, подобный тому, что изготавливается для установки фильтровальных насосов.

В случаях, когда насос невозможно установить рядом с закладным элементом, допускается его удаление от закладного элемента на расстояние не более 5 метров. При этом во время присоединения насоса следует избегать применения прямых углов.

Электрическое питание на насос подается блоком управления, в котором находятся пневмопреобразователь, контактор и тепловая защита двигателя насоса.

Включение насоса производится с помощью пневматической кнопки вмонтированной в лицевой панели. Следует помнить, что пневнмотрубочку от пневмокнопки нельзя делать короче 5 метров. Максимальное расстояние от пневмокнопки до пневмопреобразователя может составлять 25м.

Для оптимальной установки и работы оборудования противотока требуется техприямок со следующими требованиями:

  • Минимальный размер д = 80 см, ш = 50 см.
    - Высота ниже уровня воды = 75 см
    - Необходимо предусмотреть вентиляцию и дренаж в приямке.

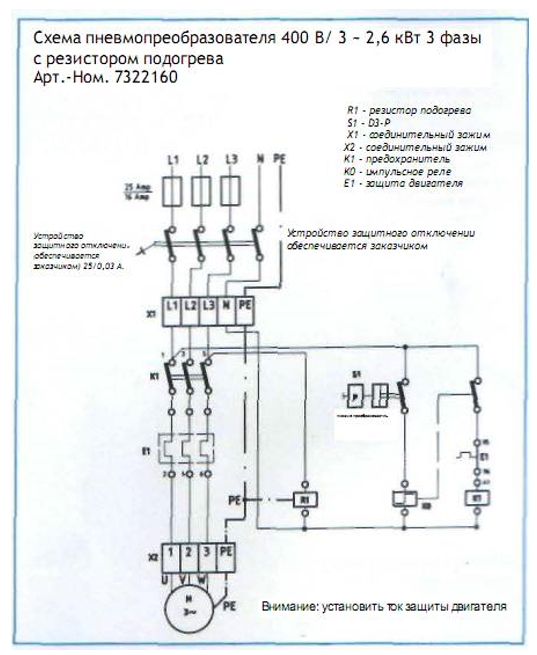

    Питание подводится 5-ти жильным кабелем сечением 1,5мм2. На входе устанавливается дифавтомат с номинальным током 16А и автомат 10А. Электрические подключения панели управления изображены на следующей схеме
