14.2. Автоматические дозаторы Cl, рН и флокулянта

Существует очень большое количество автоматических дозаторов разных производителей. Рассмотрим оборудование на примере испанской компании Idegis.

Для дозирования реагентов существуют несколько разновидностей насосов и станций. Отличие в том, что отдельный автоматический насос предназначен для контроля и регулирования какого-либо одного параметра воды бассейна: уровня рН, показателя ОВП или просто дозирования по времени. Станции совмещают в себе одновременно несколько анализаторов и не- сколько насосов. Обычно один контроллер станции измеряет сразу и рН, и ОВП, а также может измерять непосредственно уровень хлора (свободного, связанного, общего), солесодержание и т.д.

К примеру, линейка дозаторов и станций IDEGIS:

page252image16928


Рис.14.1 Контроллер рН RPH-200 и контроллер с насосом-дозатором RPH-201.

page252image17416

Рис.14.2 Контроллер ORP RMV-200 и контроллер с насосом-дозатором RMV-201.



page253image1384

Рис.14.3 Станции дозирования серии PR-200.

PR-204 измерение свободного хлора.
PR-206 измерение рН и ORP.
PR-207 измерение рН и свободного хлора.

page253image4624

.

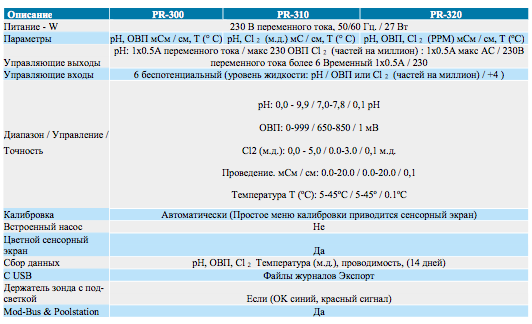

14.3 Станции дозирования серии PR-300.



PR-300 измерение рН, ORP, солесодержания, температуры.
PR-310 измерение рН, свободного хлора, солесодержания, температуры.
PR-320 измерение рН, ORP, свободного хлора, солесодержания, температуры.



Следует обратить внимание, что насосы дозирования могут быть как мембранного типа, так и перистальтического. Перистальтические насосы относятся к насосам объемного типа. Уникальный принцип действия не имеет ряда недостатков, свойственных насосам мембранного типа. Отсутствие контакта металл по металлу;

  - Среда не оказывает разрушающего влияния на насос; насос не воздействует на среду;
  - Минимальное время простоя и сервисного обслуживания;
  - Легкая установка, обслуживание, чистка;
  - Единственная деталь, подверженная износу — трубка;
  - Замена трубки — менее одной минуты;
  - Абсолютно не боится сухого хода;
  - Точность и неизменность дозирования ± 0,5 %;
  - Высокое качество измерения: расход пропорционален скорости насоса;
  - Низкий уровень шума;
  - Но существуют и недостатки:
  - Ограничение по температуре (от 0 до 90С)
  - Ограничение по давлению (для трубочного перистальтического насоса максимальное давление 7 атм., для шлангового перистальтического насоса — 16 атм.)
  - Имеются ограничения по средам применения. Трубки для высоко агрессивных сред имеют высокую стоимость.
  - Значительное падение производительности при работе с вязкими средами.

Мембранные же насосы имеют следующие преимущества:

  • Создают высокое давление;
  • Имеют большую производительность (используются на больших бассейнах)

    К недостаткам можно отнести следующие:

  • Возможен перезрев катушки мембраны с последующим закорачиванием;
  • Часто из-за дешевых химреагентов залипают обратные клапана, и как следствие, лопаются трубочки и иногда головка насоса;
  • Очень боятся сухого хода, поэтому всегда требуется применять датчик уровня реагентов;
  • Достаточно высокий шум при работе;
  • Дорогостоящие как изначально, так и в эксплуатации.
  • При работе с жидким кислородом часто завоздушиваются.

    Далее рассмотрим конструкцию и настройку рН дозатора 201-й серии. Внешний вид уже видели на рис. 14.1.

    page255image6536

    Рис.14.4 Насос дозирования рН RPH-201

    На передней панели имеются цифровые индикаторы текущего (верхний) и заданного (нижний) значения. Также есть индикаторы высокого и низкого значения уровня рН, реагент, который дозируется (рН+ или рН-), мощность насоса в процентах.

    Производительность насоса составляет 1,5л/ч при максимальном давлении в системе 1,5 бар. Характеристики дозаторов данной серии изображены в следующей таблице.
