11.3 Установка бассейна и монтаж оборудования

Подготовка к монтажу (подготовительные работы).
Сборно-разборные бассейны позволяют различные варианты установки.

Рис.11.4 . Круглые бассейны

Рис.11.5. Бассейны формы восьмёрки

Рис.11.6. Овальные бассейны

1. Круглые бассейны допускают наземную, частично заглублённую и полностью заглублённую установку.

2. Бассейны формы восьмёрки допускают наземную, частично заглублённую и полностью заглублённую установку.

3. Овальные бассейны допускают только заглубленную установку (погружение не менее чем на 2/3).

При полностью и частично погруженных бассейнах на глубину от 20 см необходима бетонная присыпка по периметру толщиной не менее 20 см и армированный бетонный фунда- мент толщиной не менее.

Монтаж на пологом грунте и откосах.

Бассейны нельзя устанавливать на мягком насыпном грунте. Площадка для монтажа должна полностью лежать на плотном слежавшемся грунте (см. примеры справа). При срезе откоса его стенка должна быть закреплена, так чтобы была предотвращена возможность осыпания грунта к бассейну. Ни в коем случае не допускается монтаж бассейна вплотную к срезу откоса из-за возможного движения грунта.

10—15 см. Помните о своевременном планировании и монтаже закладных частей (скиммер, форсунки, трубы и пр.), которые будут позже залиты бетоном.

У полностью заглубленных бассейнов кроме того рекомендуется прокладка 2 см пенопластовых листов между бетоном и стальной стенкой для термоизоляции. Бетон следует зали- вать медленно, так чтобы стенки бассейна не деформировались и не выпятились. Не допускается утрамбовка и уплотнение бетона. В качестве бетона используется т.н. «сухой» бетон.

Рис.11.7. Установка бассейна на склоне.

Необходимые работы при заглубленной установке бассейнов.

Пространство между стенкой бассейна и грунтом ни в коем случае нельзя заполнять песком, гравием или подобным сыпучим материалом. В данном случае рекомендуется засыпка так называемым сухим бетоном толщиной не менее 20 см.

Заливка бетона должна производиться равномерно и параллельно с наполнением бассейна водой. Это крайне важно, поскольку бетон тяжелее воды. При слишком быстрой заливке бетона возможна деформация стенок бассейна. Наиболее оптимальные результаты дает уста- новка бассейна на фундаменте (армированная бетонная плита), который вместе с боковым слоем бетона даст стабильную конструкцию.

Заливаемый бетон нельзя утрамбовывать, т.к. это приведет к выпячиванию стенок бас- сейна. Вместо бетона можно использовать в качестве боковой опоры кирпичную кладку.

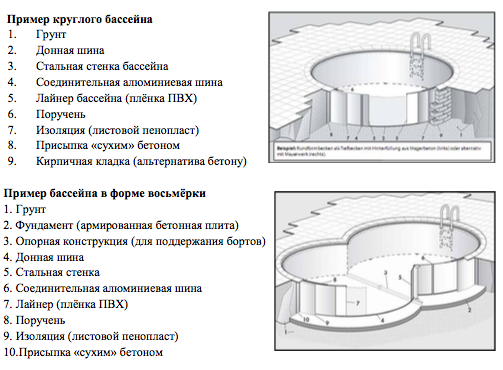

Рис.11.8. Установка круглой и чаши в виде восьмерки.





Маркировка периметра (бассейны формы восьмёрки)

После подготовки поверхности грунта производится маркировка (разметка) периметра будущего бассейна. Для маркировки круга используется шнур, закрепленный в центре колышком.

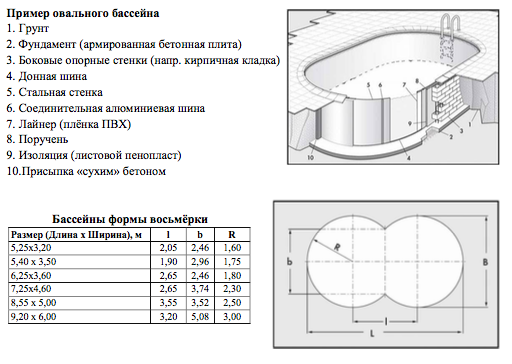

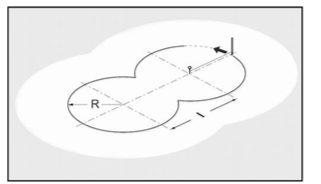

Рис.11.10. Разметка установки чаши в виде восьмёрки.


Используя расстояние "l", указанное в таблице выше, наносятся два круга, так чтобы они образовали восьмёрку и соответствовали периметру будущего бассейна (см. рисунок справа). Разметку можно проводить, например, песком или мелом.

 Выемка для центральной балки

По усреднённому центру двух кругов (см. рисунок справа) следует проложить в грунте поперечную выемку для центральной балки опорной конструкции бортов бассейна (только для бассейнов формы восьмёрки), либо предусмотреть её при заливке бетонного фундамента. Данная выемка должна быть абсолютно горизонтальной.

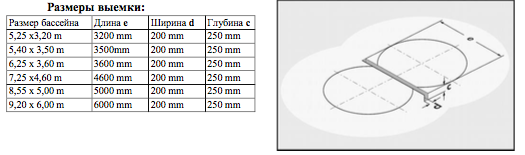

Рис.11.11. Разметка выемку под балку.

Сборка опорной конструкции

Отдельные части горизонтальной балки (11) соединяются в единую балку. Для крепления используется приложенные болты и гайки М16 (13).

У бассейнов 7,25 х 4,60, 8,55 х 5,00 и 9,20 х 6,00 м горизонтальная балка состоит из двух крайних сегментов (11) и одного промежуточного сегмента (12).

Две вертикальные несущие балки (14) устанавливаются на собранную горизонтальную балку и скрепляются между собой при помощи приложенных болтов и гаек М10 (15).

Необходимо проверить надежность крепления всех соединений и затянутость болтов. Непрочное соединение может привести к деформации стенки бассейна.

11 Сегмент горизонтальный балки
12 Промежуточный сегмент горизонтальной балки
13 Болт М16, U-шайба, Гайка М16
14 Вертикальные несущие (опорные) балки
15 Болт М10 (М16 при глубине 1,5 ш), U-шайба, Гайка М10 (M16 при глубине 1,5 м) 16 Крепежное место для декоративной накладки

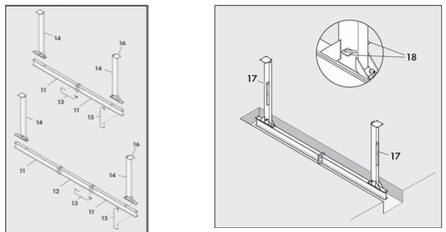

Рис.11.12. Сборка балки.

Установка опорной конструкции

Собранная опорная конструкцию устанавливается в подготовленную выемку. Конструкция выравнивается по высоте так, чтобы верхний край ограничителей на вертикальных балках (18) совпадал по высоте с поверхностью фундамента (грунта). Конструкцию необходимо проверить на абсолютную горизонтальность и вертикальность при помощи водяного уровня (17).

Выемка заливается бетоном (либо засыпается уплотнённым грунтом при отсутствии фундамента). Необходимо оставить угол горизонтальной части конструкции (11) свободной для подключения заземления. После заливки бетона еще раз необходимо проверить, что обе боко- вые балки абсолютно вертикальны (в поперечной и продольной плоскости). Правильная уста- новка опорной конструкции является важным условием вертикальности стенок и стабильности всей конструкции бассейна.

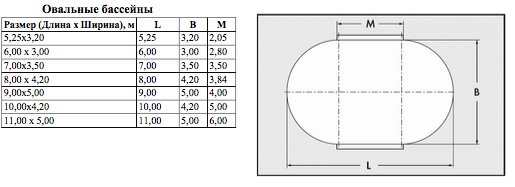

Рис.11.13. Разметка овального бассейна.

Необходимые строительные работы (для овальных бассейнов)

Для установки овального бассейна требуется котлован с фундаментом из армированного бетона и боковыми опорными стенками.

A) Котлован для чаши бассейна

Наносится маркировка периметра бассейна на грунт. Размеры приведены в таблице выше. Для обеспечения монтажно-сборочных работ размеры котлована должны быть больше бассейна на 1 м в длину и в ширину. Глубина выемки должна учитывать фундамент бассейна.

B) Фундамент бассейна

В качестве фундамента служит плита из армированного бетона (2) толщиной 12-1 5 см. Данная плита должна быть строго горизонтальной (перепад высоты не более 1 см) и ровной (выступающие камни повредят плёнку).

С) Боковая опорная стенка

В качестве боковой опоры служат боковые опорные стенки (3), которые поддерживают продольные стены бассейна и помогают ему сохранить овальную форму.

Длина опорных стенок дана в таблице выше (М). Данные стенки возводятся на плите фундамента (2) и соединяются с ней арматурой (вертикальную арматуру следует заложить при заливке фундамента).

В качестве стенки рекомендуется использовать полые блоки шириной 24 см (3). Каждый новый уровень возводится со сдвигом и армированием. Полость блоков затем заливается бетоном. Высота опорной стенки должна достигать верхнего края стального листа стенки бассейна. На рисунке ниже дано схематичное изображение боковой конструкции в окончательном

виде. Между стальным листом (5) и стенкой (бетоном) рекомендуется проложить изоляцию из 2 см листового пенопласта (9).

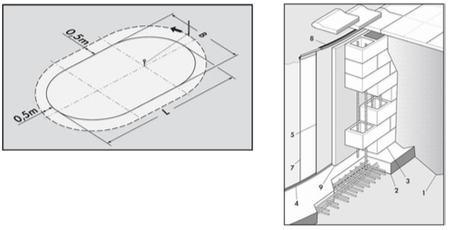

Рис.11.14. Монтаж опорной стены.

После монтажа бассейна промежуток между грунтом и стенкой бассейна следует заполнить бетоном. Заливаемый бетон нельзя утрамбовывать, т.к. это приведет к деформации стенок. Ни в коем случае нельзя использовать для заполнения сыпучие материалы (песок или гравий). Вместо бетона можно использовать кирпичную кладку (т.е. продлить боковые опорные стенки на весь периметр бассейна).

D) Крепление стенки бассейна

Для улучшения стабильности рекомендуется дополнительное крепление стальной стенки бассейна (5) к опорной стенке (3). Крепление следует производить уголком (11), забетонированным в верхней части стенки.

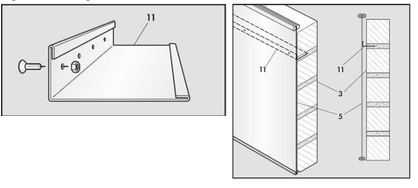

Рис.11.15. Монтаж борта овального бассейна.

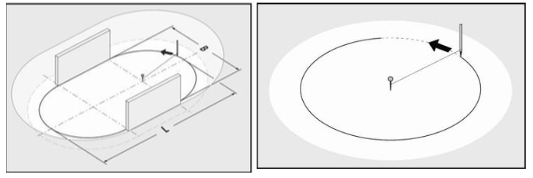

Маркировка периметра бассейна (бассейны овальной и круглой формы)

После подготовки грунта необходимо наметить контур бассейна на поверхности при помощи разметочного шнура.

Нужно убедится, что поверхность грунта абсолютно горизонтальна во всех направле- ниях. Разница в высоте не должна превышать 1 см.

Дополнительная Глубина (для круглых бассейнов)

У всех бассейнов круглой формы возможно увеличение глубины за счет конусообраз- ного углубления в центре. Эластичный лайнер (плёнка) бассейна растянется и скомпенсирует увеличение глубины. Максимально возможное увеличение глубины дано в нижеприведённой таблице.

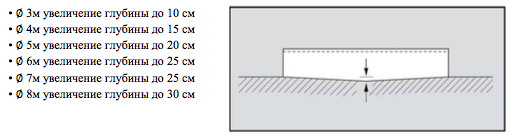

Рис.11.17. Организация углубления для донного слива.

Монтаж бассейна
Укладка геотекстиля (флиса)
Необходимо разложить геотекстиль ровно, без складок, так чтобы он полностью закрывал контур бассейна.
Геотекстиль поставляется прямоугольными кусками. После завершения монтажа, оставшиеся снаружи части следует аккуратно обрезать по периметру стенки с небольшим запасом.

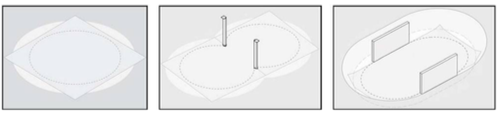

Рис.11.18. Укладка геотекстиля.

Сборка донной шины (круглые бассейны)

Сначала отделяются сегменты донной шины от верхнего поручня. Далее необходимо разложить их по контуру бассейна и соединить при помощи монтажных трубочек (по 2 на каждое соединение). Затем улаживается готовая шину так, чтобы она точно совпала с намеченным контуром и приняла форму правильного круга.

Донная шина (как и поручень) могут быть при необходимости укорочены за счет отпиливания части одного из сегментов.

Рис.11.19. Укладка нижней шины.

Сборка донной шины (бассейны формы 8)

Сборку следует начинать от боковых опорных балок. Насадите первый сегмент (4) одним отверстием на штырь, приваренный в нижней части балки (19). Второе отверстие предна- значено для соединения с гибким кругообразным профилем из ПВХ (21).

Данный кругообразный профиль (21) оборачивается вокруг балки и втыкается во второе свободное отверстие сегмента донной шины (4). Соединение сегментов производится соединительными трубочками. Собранную донную шину следует уложить точно по нанесенному контуру бассейна. При необходимости один из сегментов можно укоротить для уменьшения размера и подгонки к длине стенки. После укладки проверьте горизонтальность собранной донной шины.

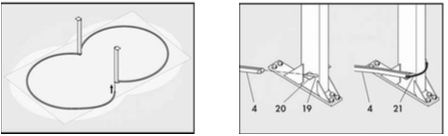

Рис.11.20. Монтаж шины бассейна в виде восьмерки.

Для более лёгкой насадки сегмента (4) на штырь (19) и укладку на опорную пластину (20) данные части можно зачистить (после провести антикоррозийную обработку).

Сборка донной шины (овальные бассейны)

Отдельные сегменты соединяются в один круг и улаживаются так, чтобы он точно совпал с заранее намеченным контуром бассейна.

При необходимости один из сегментов можно укоротить для уменьшения размера и подгонки к длине стенки. После укладки проверьте горизонтальность собранной донной шины.

Рис.11.21. Установка шины овального бассейна.

Установка стенки бассейна

По центру необходимо положить доску или плоский щит и аккуратно поставить на него свёрнутую в рулон стенку бассейна.

Следует обратить внимание, что перфорация для скиммера и впускной форсунки должна быть наверху!

Стальную стенку нужно развернуть вдоль намеченного контура, вставляя её по мере разворачивания в ложбинку донной шины. В идеальном случае после разворачивания стенки должна остаться узкая щель в 1 —1,5 см между краями стенки.

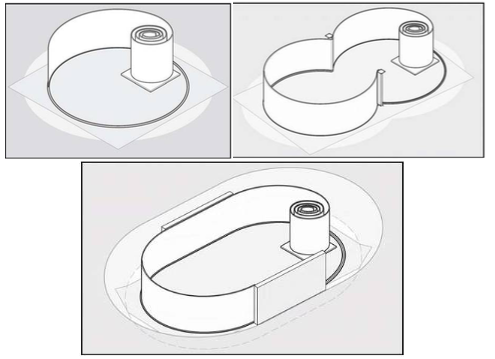

Рис.11.22. Установка борта бассейна.

Окрашенная в белый цвет сторона стенки должна быть обращена наружу.

Для того, чтобы разворачиваемая стенка не раскачивалась нужно временно одеть сверху несколько сегментов поручня. После установки стенки нужно проверить, чтобы она со- ответствовала по периметру донной шине. При излишней длине донной шины (слишком широкая щель между концами стенки) её можно укоротить, отпилив часть сегмента ножовкой.

Перфорация для скиммера должна быть сразу обращена в заранее определённом направлении (по розе ветров), так чтобы ветер гнал воду в бассейне в сторону скиммера.

Перфорация:

Куски стенки необходимо выдавить по перфорации (для скиммера и форсунки). Кромки следует зачистить, заровнять и тщательно обработать антикоррозийным составом (для предотвращения ржавления).

Если установка скиммера или форсунки не предусматривается, то места с перфорацией следует заклеить приложенной плёнкой (т.н. заплатками).

Соединение концов стальной стенки алюминиевым профилем

После установки стенки (3) в донную шину и проверки на совпадение длины шины и стенки необходимо соединить концы стенки алюминиевой шиной (4) как показано на рисунке ниже.
