10.9 Монтаж основного оборудования в техприямке и гидромассажной зоны

В то время, когда происходит засыпка чаши можно приступать к монтажу оборудования в техприямке.

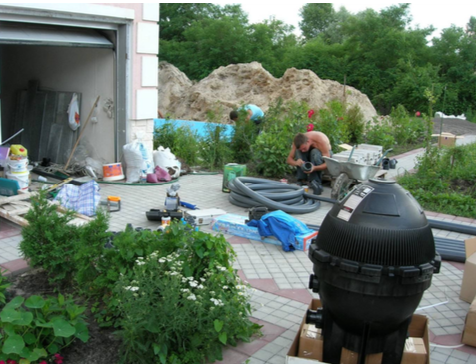

Рис.10.68. Монтаж оборудования.

Монтаж оборудования производится аналогично, как и на бетонном бассейне, придерживаясь основных правил и требований. Поэтому его подробно рассматривать не будем.

Рассмотрим дальше монтаж гидромассажной зоны чаш моделей «Марсель» и «Монтекарло». Монтаж начинают, когда чаша уже установлена в котлован и основной бассейн уже об- вязан. Основные характеристики гидромассажной зоны: Количество сидячих мест – 5;
Общее количество форсунок – 20;
Фильтрация – независимая;
Насос – один двухскоростной насос;
В основной комплект оборудования и материалов для монтажа входит следующее:



No

Наименование Единицы Кол-во
page195image10328

PF52N22X

Насос 2-х скоростной, 5кВт

шт. 1
page195image14472

672,1320

Подставка под насос

шт. 1
page195image21528

400,5570

Разборная муфта 90 градусов для насоса

шт. 1
page195image25696

400,5570

Разборная муфта для насоса

шт. 1
page195image31296
page195image26336
page195image31936

600,2380

Кран 2"

шт. 2
page195image36728
page195image37712

510,9557

Фильтр Duna-Flow Plus

шт. 1
page195image43800

640,3600S

Всасывающая часть Hi-Flo Suctions 2" с нерж. лицевой ча- стью

шт. 2
page195image49680

672,80000

Разветвитель 2"-2"- 2"

шт. 1
page196image2592

660,4417S

Регулятор воздуха

page196image5080page196image5400

шт.

2
page196image8288
page196image9272

411,3490

Переходник 1"-3/4"

page196image5080page196image5400

шт.

2
page196image15216

672,7190

Воздушный коллектор 3/4"-3/8"

page196image5080page196image5400

шт.

4
page196image20816

600,3067S

Переключатель потока 3х ходовой

page196image5080page196image5400

шт.

1
page196image26440

212,8017S

Закладная форсунки Poly storm Roto

page196image5080page196image5400

шт.

20
page196image30728

212,8017S

Форсунка Poli storm Roto

page196image5080page196image5400

шт.

6
page196image37824

212,8127S

Форсунка Poly Storrm twin roto

page196image5080page196image5400

шт.

3
page196image41968

212,8037S

Форсунка Poli storm massage

page196image5080page196image5400

шт.

11
page196image49080

672,7160

Коллектор 2"-2 х 3/4"

page196image5080page196image5400

шт.

2
page197image2632

672,7140

Коллектор 2"-2"-4 х 3/4"

page196image5080page196image5400

шт.

2
page197image8496

110,0120

Виниловая труба 3/8"-9/16"

page196image5080page196image5400

м

10
page197image14056

110,0140

Виниловая труба 3/4"

page196image5080page196image5400

м

10
page197image19632
page197image20616

120,015

Флекс для SPA 2"

page196image5080page196image5400

м

5
page197image26624

672,7110

Коллектор 2"-4 х 3/4"

page196image5080page196image5400

шт.

2
page197image30728
page197image31712

PFGMTOS70000

Панель К-91

page196image5080page196image5400

шт.

1
page197image37496

62A540A024

Наклейка на панель К-91

page196image5080page196image5400

шт.

1
page197image43240

PFGMAOAO0008

Озонатор Т3S- TBW-25-03

page196image5080page196image5400

шт.

1
page197image47304

PFGMAOAO0004

Трубка Venturi

page196image5080page196image5400

шт.

1
page197image54232

PFEMP0000MM0

Блок управления Easy Mini

page196image5080page196image5400

шт.

1
page198image2312
page198image3560

PFEAR2010001

Нагреватель Easy Heater 3.0 кВт

page196image5080page196image5400

шт.

1



Первым делом производится разметка чаши под необходимые врезные элементы – форсунки, заборники, скиммер, панель управления, переключатели потоков. На следующей фотографии показано, как производится разметка под подающие форсунки.

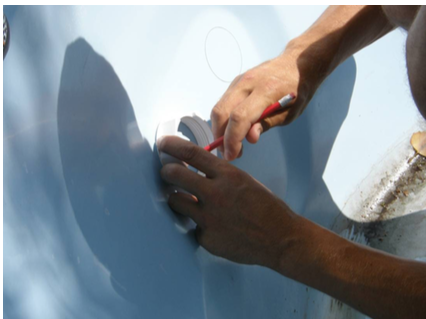

Рис.10.69. Разметка форсунок.

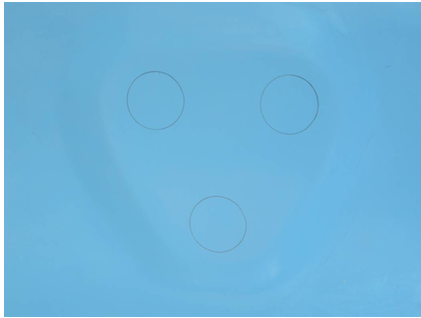

Трехфорсуночные места, а их у нас 4-е, размечаем следующим образом:

Рис.10.70. Разметка форсунок.

Аналогично с помощью зажимной гайки каждого из элементов, которые устанавливаются в тело чаши, производим разметку остальных элементов. По бокам будут находиться два регулятора воздуха наших форсунок, а по центру - панель управления.

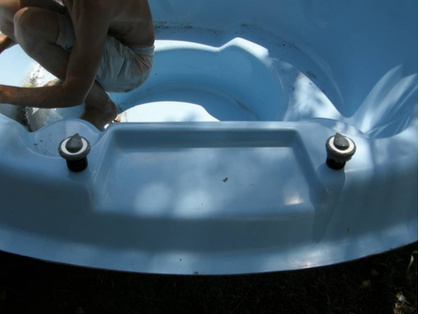

Рис.10.71. Разметка переключателей.

Разметка места под панель управления.

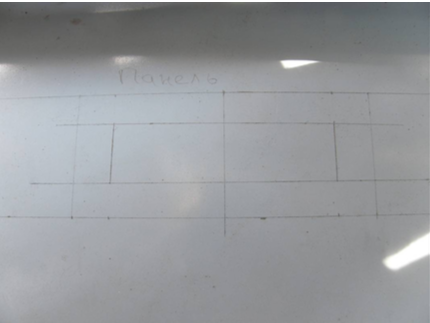

Рис.10.72. Разметка панели управления.

Когда все размечено, приступаем к вырезке отверстий. Отверстия под форсунки, переключатели воздуха, переключатель потока и заборники вырезаются с помощью коронок и дрели. Коронки необходимо купить качественные, т.к. стекловолокно, из которого изготовлена чаша, очень быстро их затупит. Коронки необходимо брать либо с алмазным напылением, либо с калеными зубьями. Покупать следует сразу целый набор, состоящий обычно из коронок размером от 20мм до 90мм. Половина из них нам пригодится.

Под отверстия для форсунок применяется коронка диаметром 65мм. Под заборники – 80мм. Для отверстий под воздушные регуляторы – 38мм.

Сверлить нужно аккуратно изнутри чаши, стараться ее не поцарапать и не наделать сколов в гелькоутном покрытии. Работать внутри чаши нужно в мягкой чистой обуви, которая не царапает внутренне покрытие бассейна. При сверлении отверстий необходимо пользоваться средствами индивидуальной защиты: очками, респиратором. Желательно одеть комбинезон, ко- торый не даст проникнуть стекловолоконной стружке к телу монтажника. Иначе при контакте с кожей стекловолоконная стружка будет вызывать зуд, жжение и другие неприятные эффекты.

Все большие отверстия – под панель управления и под скиммер вырезаются с помощью электролобзика. Для резки стекловолокна в электролобзике применяется пилочка для резки алюминия, т.к. все остальные пилочки очень быстро тупятся.

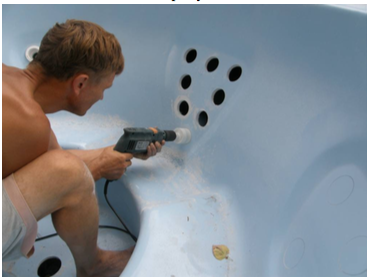

Рис.10.73. Сверление отверстий под форсунки.
На следующей фотографии показано отверстие, вырезаемое лобзиком под скиммер.

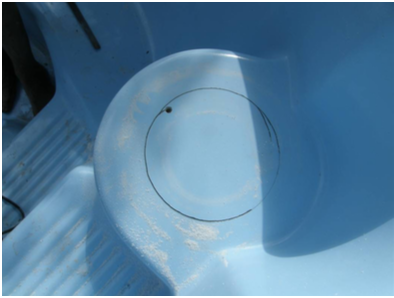

Рис.10.74. Вырезание отверстия под скиммер.

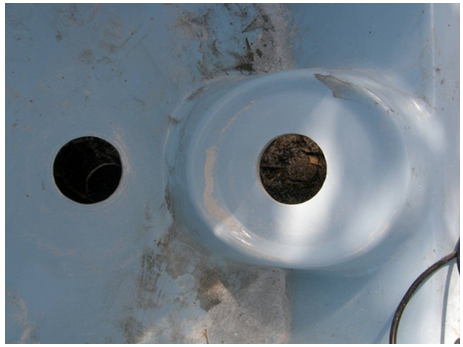

В нижней части чаши вырезаются два отверстия под заборники.

Рис.10.75. Отверстия под заборники.

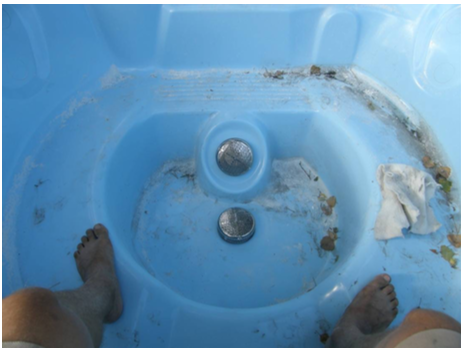

С дальнейшей примеркой заборников.

Рис.10.76. Установка заборников.
На следующей фотографии показаны, как врезаны скиммер и переключатель потока.

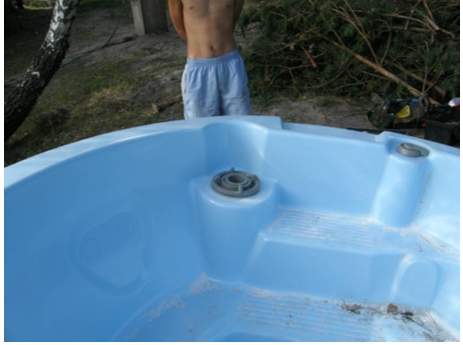

Рис.10.77. Установка скиммера и переключателя.

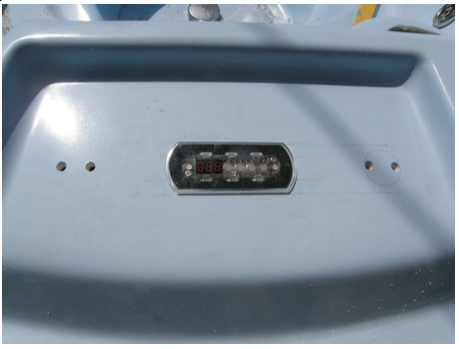

А это установленная панель управления. С боков от панели управления врезаются регуляторы воздуха.

Рис.10.78. Установка панели управления.

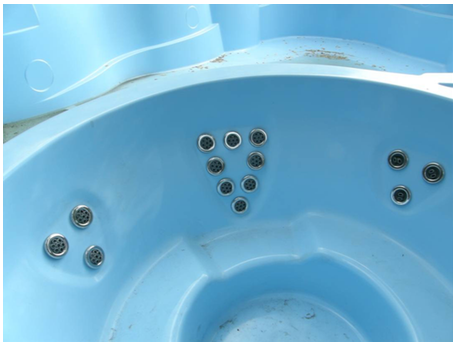

Далее, когда все врезанные элементы без особых усилий садятся на свои места,

Рис.10.79. Примерка форсунок.

они все извлекаются из своих отверстий, и производится зачистка внешней стороны отверстий для закрепления элементов. Следует заметить, что зачищать нужно не только наружный слой гидроизоляции, а и выровнять место, чтобы прижимная гайка хорошо зажала закладную.

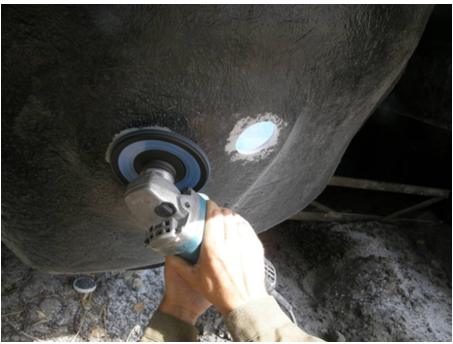

Рис.10.80. Зачистка посадочного места закладной форсунки.

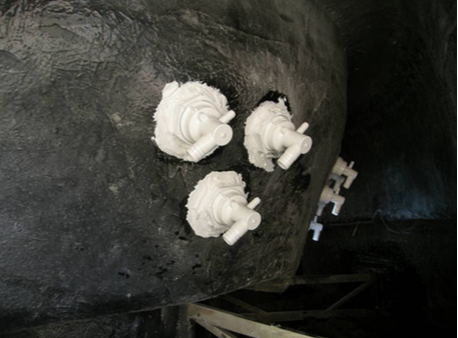

Когда все отверстия зачищены, приступают к установке самих закладных. Каждый элемент имеет свои резиновые прокладки, но для большей надежности нужно дополнительно применять силикон, как и при монтаже закладных элементов в основном бассейне. Силикон в данном случае можно применять и белый, но не прозрачный. Наносится силикон с внешней стороны отверстия. Предварительно отверстие обезжиривается. Затем вставляется в отверстие закладная вместе с внутренней прокладкой, а наружная прокладка прижимается гайкой. Силикон хорошо размазывается вокруг отверстия. Можно дополнительно нанести слой силикона снаружи и хорошо замазать стык закладной и чаши бассейна.


Рис.10.81. Установка закладных форсунок.

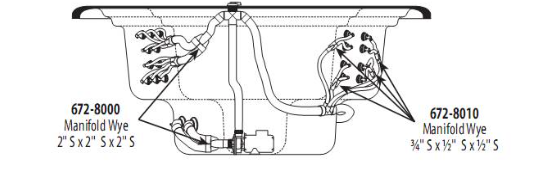

При установке форсунок и остальных элементов следует их сразу сориентировать в нужном направлении, чтобы затем было удобно соединять. Когда все закладные элементы установлены, приступают к обвязке чаши. На следующем рисунке примерно показано, как обвязывается гидромассажная чаша.



Рис.10.82. Расположение деталей бассейна.

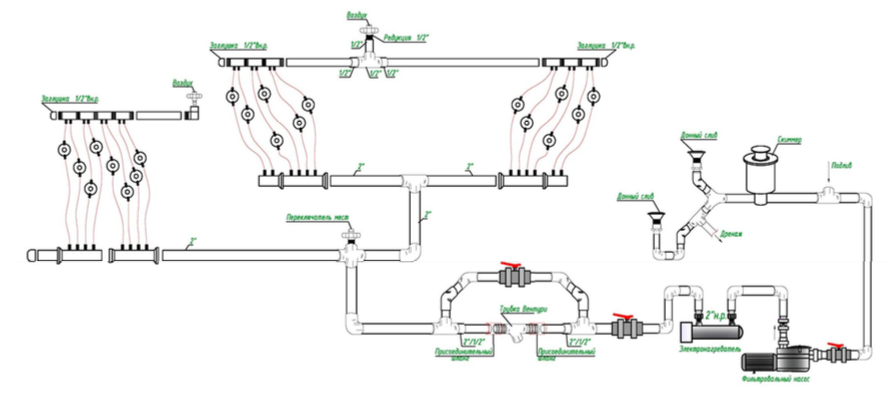

На этой схеме показана последовательность соединения элементов бассейна.



Принципиальная схема обвязки оборудования СПА-зоны.



Пример соединения форсунки с воздушной и гидравлической линией приведен на сле- дующем рисунке.

Рис.10.83. Схема соединения форсунок и коллекторов.

Для обвязки гидромассажной зоны кроме основного комплекта понадобятся дополни- тельные материалы. Ниже в таблице 10.2 приведены материалы из ПВХ Genova (диаметры труб в данном случае измеряются в американских стандартах).

Таблица 10.2. Материалы.



Наименование детали

Количество

Тройник 2’’

5 шт.

Угол 900х2''

2шт.

Угол 450х2’’

12шт.

Заглушка 2''

1шт.

Заглушка 1/2''

3шт.

Редукция длинная 3⁄4'’ – 1⁄2'’

1шт.

Тройник 1⁄2'’

1шт.

Труба 1⁄2'’

Редукция кор. 2''- 1⁄2’’

2шт.

Редукция кор. 2''- 1’’

1шт.

Муфта 1’’-1’’ нар. резьба.

1шт.

Муфта 3⁄4'’- 3⁄4’’ нар. резьба.

1шт.

Редукция кор. 2'' х 3⁄4'’

1шт.

Труба 3⁄4'’

Труба 2''

Кран 3⁄4'’

1шт.

Хомут нерж. 20-32 мм

50шт.

Хомут нерж. 9-15 мм

40шт.

Также понадобятся 1 кг клея Griffon и 1 л очистителя. Не исключено, что при обвязке понадобятся еще какие-то материалы. Все вышеприведенные материалы в таблице представлены для примера.

На следующей фотографии показана обвязка гидравлической части форсунок двух гидромассажных мест с 3-мя форсунками.

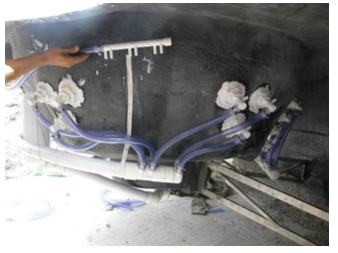

Рис.10.84. Монтаж коллекторов.

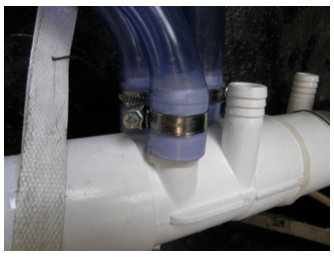

Как видно из фотографии, все трубочки садятся на клей и зажимаются нержавеющими хомутиками.

Рис.10.85. Крепление воздушных трубочек.

Все подводящие трубы должны подвешиваться на специальных креплениях, а не висеть на форсунках и других закладных элементах. Можно для подвеса использовать ленты из синте- тического материала и клей.
