10.7 Гидравлическая обвязка чаши

Когда установлены все закладные, приступаем к их обвязке. Форсунки, скиммера и др. обвязываем следующим образом (согласно основным правилам и требованиям): от закладной вниз до основания чаши опускаем жесткую трубу, а непосредственно на грунте делаем разводку уже гибким шлангом (флексом). Т.е. на грунте делаем гребенки форсунок, скиммеров.

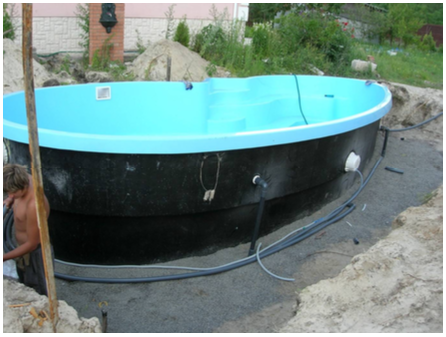

Рис.10.58. Обвязка коммуникаций бассейна.

Кабеля фар спаиваются (свариваются) и герметизируются изолентой и термоусадочной трубочкой. Все кабеля в грунте прокладываются только в гофре. Пайку производить БЕСКИСЛОТНЫМ флюсом (канифолью).

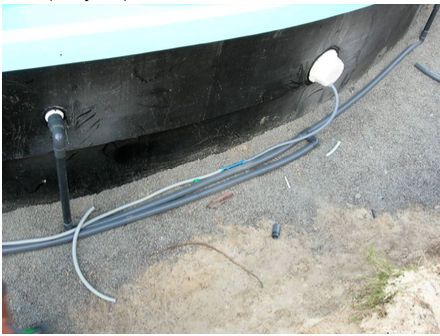

Рис.10.59. Спайка и герметизация кабелей.

Далее все трубы и кабеля заводятся в техническое помещение. Прокладка труб произво- дится в траншее на глубине ниже промерзания грунта (для Киева ~ 0,8-1 м). При этом соблюдаем небольшой уклон труб в сторону технического помещения.

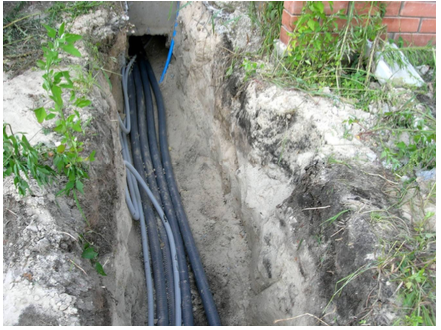

Рис.10.60. Укладка коммуникаций в траншее.

При монтаже противотоков и гидромассажей монтаж трубопровода нужно производить не используя углы 900, а заменяя их двумя углами по 450. Если техприямок находится не в непосредственной близости возле аттракционов, то подводящие трубопроводы следует утолщать. Если техприямок находится с противоположной стороны бассейна от расположения закладной, к примеру, противотока, то заборную трубу от насоса противотока к закладной рекомендуется не тянуть, а нужно дополнительно установить заборную форсунку как у водопада непосредственно возле самого двигателя. Заборное отверстие в закладной противотока глушится.

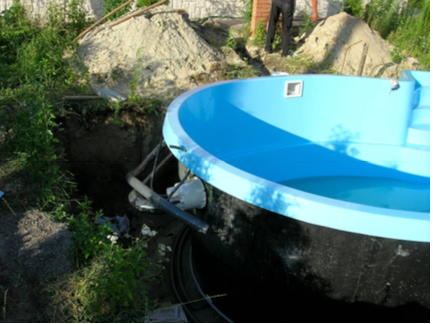

Рис.10.61. Обвязка противотока.

Когда проведены все трубопроводы вокруг чаши и заведены в техпомещение, на концы труб внутри помещения наклеиваются краны. Затем необходимо проверить целостность трубопроводов, как и на бетонном бассейне с помощью компрессора.
