10.6 Монтаж закладных элементов и установка чаши

Установка основных элементов чаши (форсунок, скиммеров, прожекторов и др. закладных) может производиться как до установки чаши в котлован, так и после. Далее рассмотрим последовательность и методику установки закладных.

При монтаже оборудования на стекловолоконных чашах следует придерживаться основных правил и требований.

При обвязке стекловолоконных и полипропиленовых чаш использовать следующую методику обвязки:

Из каждой закладной (например, форсунки, донного слива, скиммера и т.п.) необходимо выпустить жесткую трубу вертикально вниз к основанию чаши (грунту), а затем на грунте осуществить обвязку гребенки мягкой трубой (флексом) с последующим отводом ее в техноло- гическое помещение и т.д. (см. рис.10.36)

Рис.10.36. Вывод труб стекловолоконного бассейна.

Трубы, находящиеся в грунте, должны быть обсыпаны песком с поливкой водой. Работы по склеиванию труб осуществлять при температуре не ниже + 5 С°. При прокладке самотечных труб (переливной коллектор и т. п.), если отсутствует проект, необходимо давать уклон трубы коллектора не меньше, чем 1 см на 1 м. При прокладке всех труб, стараться делать небольшой уклон в сторону техпомещения для облегчения консервации бассейна. При установке закладных шлифуется только наружная часть отверстия под закладную стекловолоконного бассейна (убирается смола и болгаркой подготавливается плоскость под закладную). Обезжириваются все части данной сборки (отверстия снаружи и внутри, а также закладная с прокладками).

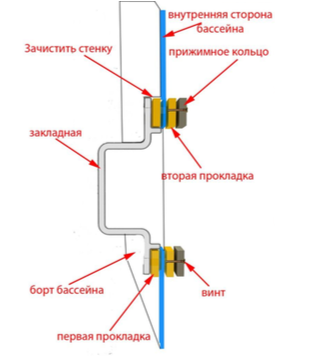

Рис.10.37. Установка закладной в стекловолоконном бассейне.

Обязательно наносится силикон марки «Soudal» на наружную поверхность чаши в месте крепления закладной.
Теперь рассмотрим на примере, как все это делается.

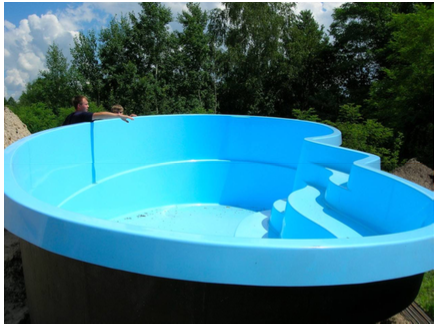

Рис.10.38. Чаша на объекте. Разметив местоположение бассейна, делают под него котлован.

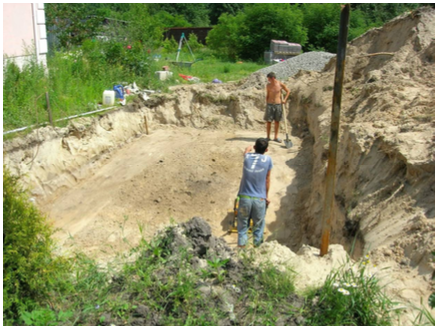

Рис.10.39. Трамбовка котлована.
Далее, утрамбовав грунт, на дно котлована стелется геотекстиль.

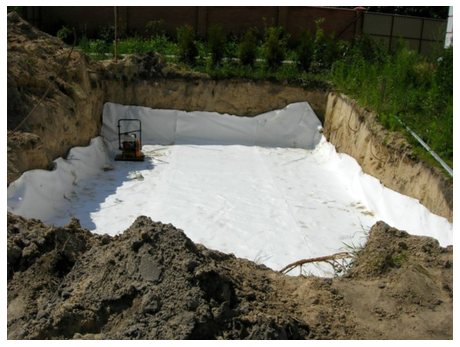

Рис.10.40. Устилка геотекстилем.

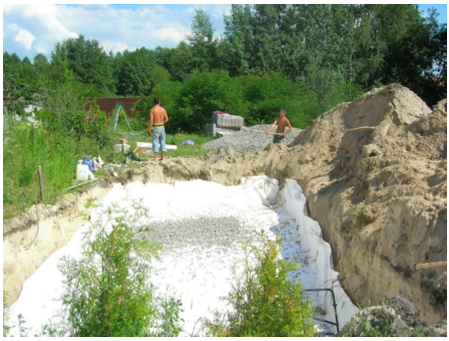

Рис.10.41. Насыпка щебня.

Потом на дно улаживаются лаги и щебень ровняется по уровню.

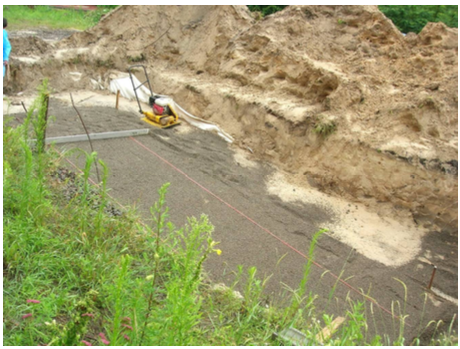

Рис.10.42. Разравнивание щебня.

В это время монтажники производят разметку и врезку закладных элементов в чашу. Разметка закладных производится согласно проекту на бассейн.

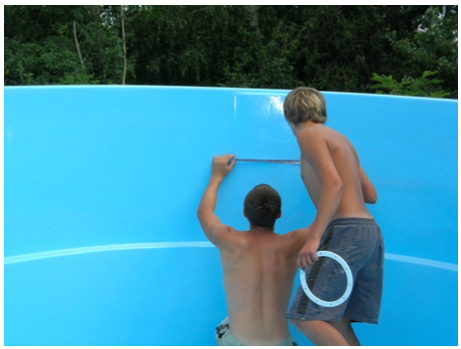

Рис.10.43. Разметка отверстий под закладные.

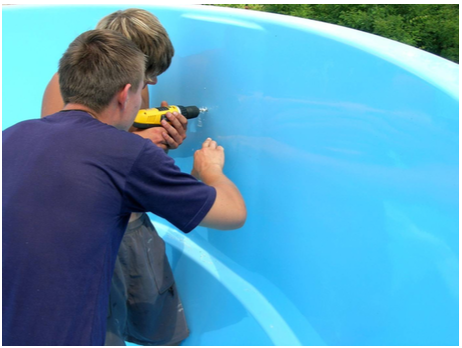

Рис.10.44. Просверливания отверстий.

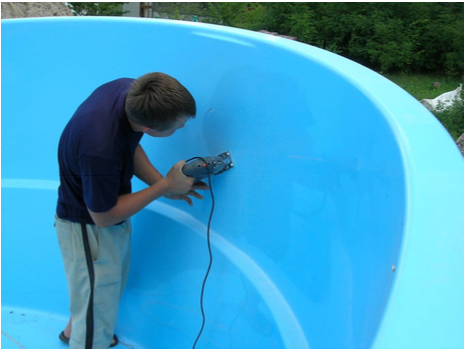

Рис.10.45. Вырезание отверстий.

Далее размечаем и высверливаем отверстия под крепления закладных.

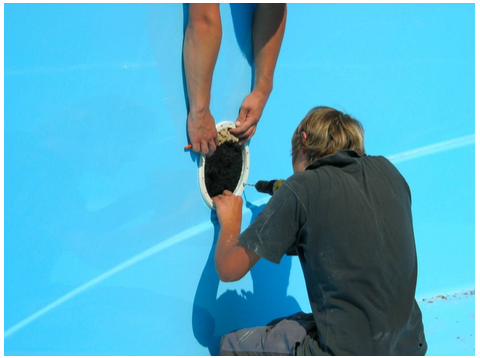

Рис.10.46. Сверление отверстий под винты.

Теперь чаша подготовлена к установке и ее опускают в котлован.

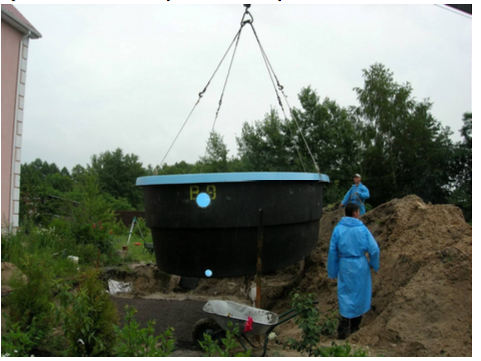

Рис.10.47. Опускание чаши в котлован.

Далее зачищаем болгаркой с лепестковым кругом неровности отверстий для плотного прилегания закладных.

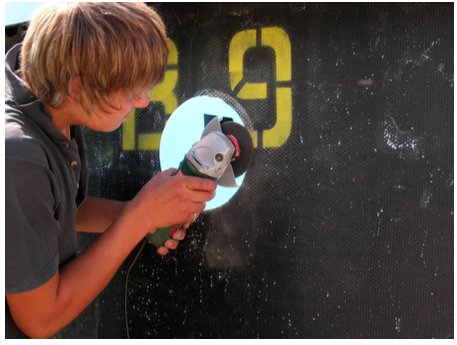

Рис.10.48. Зачистка плоскости.

После того, как все отверстия зачищены,

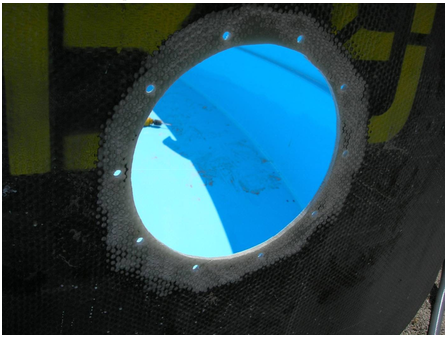

Рис.10.49. Зачищенная поверхность.

производим непосредственно установку закладных. Обезжириваем растворителем внешние и внутренние поверхности прилегания закладной

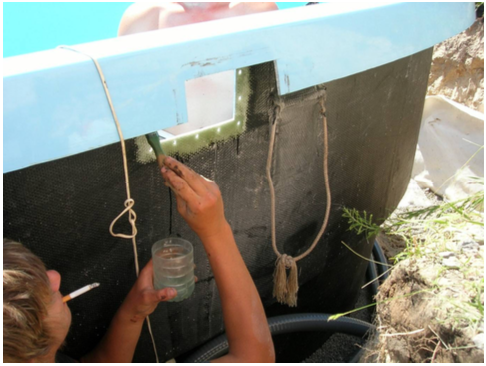

Рис.10.50. Обезжиривание поверхность.

приклеиваем прокладки закладных к закладной

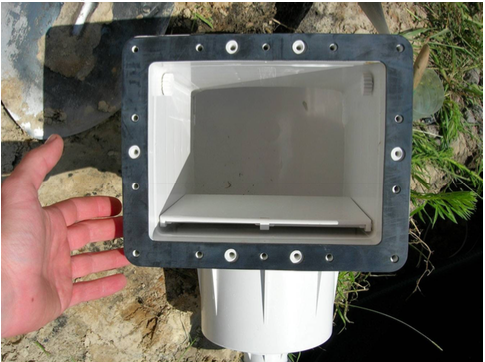

Рис.10.51. Наклеивание прокладки на скиммер.

и ко внутренней поверхности бассейна

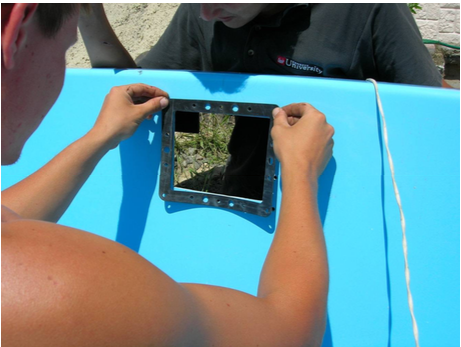

Рис.10.52. Наклеивание прокладки на бассейн.

Далее с наружной стороны чаши наносится на обезжиренную поверхность герметик на гудроновой основе Soudal.

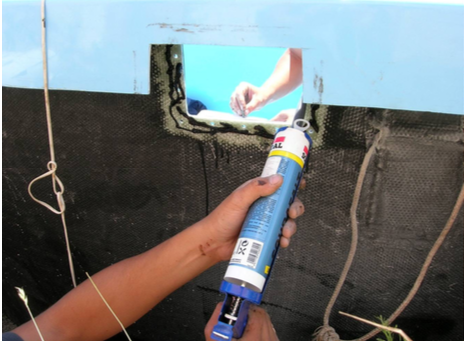

Рис.10.53. Нанесение герметика на чашу.

Этот слой равномерно размазывается.

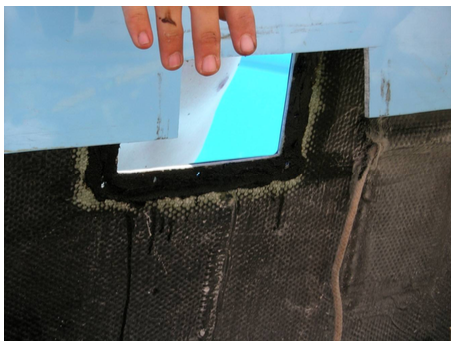

Рис.10.54. выравнивание слоя герметика.
Теперь закрепляется сам закладной элемент (в данном случае скиммер).

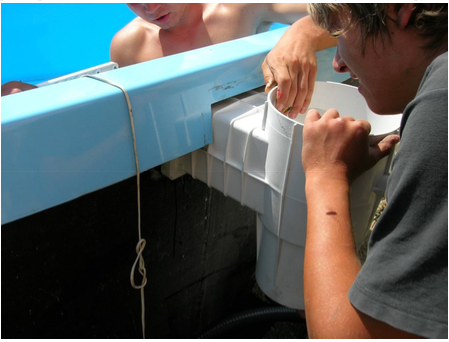

Рис.10.55. Установка скиммера.

И спереди привинчивается нержавеющими винтами через прижимную рамку. Следует иметь ввиду, что родное крепление закладных не подойдет потому, что стекловолокно имеет толщину 8-15 мм. Поэтому заранее необходимо запастись винтами на 10-15 мм длиннее тех, что идут в комплекте.

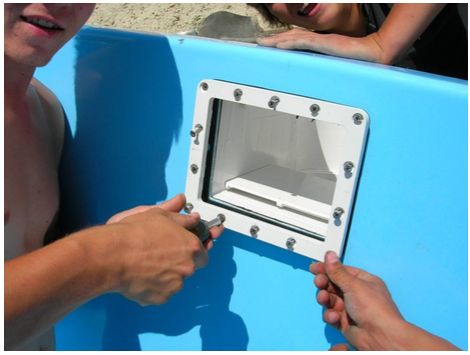

Рис.10.56. Прикрепление передней рамки.

Рамку прижимаем так, чтобы герметик выдавился со стыка. Аккуратно вытираем из- лишки герметика.

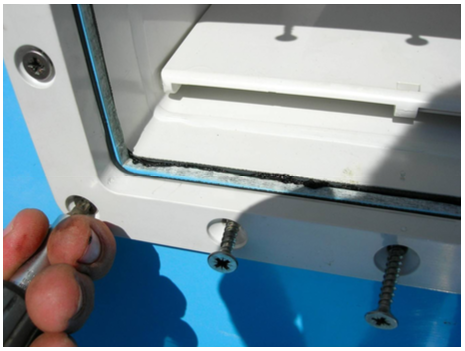

Рис.10.57. Завинчивание саморезов..
