10.5 Определение уровня грунтовых вод

Дренаж (отвод грунтовых вод)
Дренажные работы разрешается проводить только на основании геологических исследо-

ваний и заключительного проекта на земельные работы.
Если вода не уходит естественным образом по дренажным каналам, следует организо-

вать принудительный отвод воды с Вашего участка.
Система дренажа ликвидирует образование водяного кармана, ослабление стенок котло-

вана и давление воды снизу, которое может вытолкнуть пустой бассейн. Необходимо обязательно устроить автономный дренажный колодец

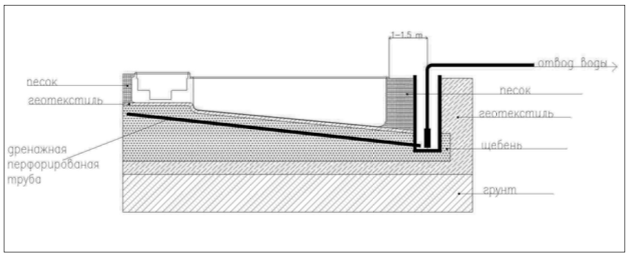

Рис. 10.29 Организация дренажа.

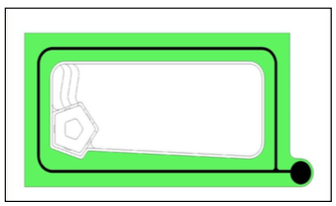

Рис. 10.30. Дренажный колодец.

Автономный дренажный колодец устраивается в глубокой части котлована.

Чтобы система дренажа работала эффективно, используйте только специальные дренажные трубы.

Дренажная труба колодца должна иметь отверстие в нижней части. Глубина заложения колодца должна быть ниже уровня дна бассейна на 0,7-1метр.

Труба устанавливается вертикально и должна быть по диаметру достаточной для установки дренажного насоса.

Чтобы дренажный колодец не заиливался, необходимо соорудить фильтр из щебня и песка, предварительно обернув трубу геотекстилем.

Для предотвращения ухудшения работы дренажа (в результате взаимопроникновения щебня и грунта) на стены и дно котлована необходимо уложить геотекстиль, и только потом при- ступать к засыпки щебнем

Меры предосторожности!

  • нельзя сливать воду из бассейна при наличии воды в дренажном колодце;
    - нельзя сливать воду из бассейна и из дренажного колодца рядом с бассейном;
    - нельзя оставлять бассейн без рабочего уровня воды (1/2 погруженного скиммера).

    Подготовка «подушки»
    В целях обеспечения хороших дренажных свойств, для устройства «подушки» рекомендуется применять:
    - щебень фракции 5/10;
    - песок крупный;
    - песок средней крупности;
    или смесь из вышеуказанных материалов.
    Запрещается применять пылеватые пески, известковый щебень, и материалы с примесью глины.

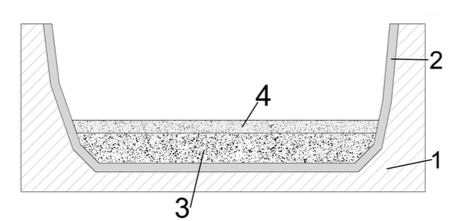

    Рис. 10.31 Подготовка подушки.

    1. котлован

    2. геотекстиль

    3. щебень фракции 5-10 (15-20 см)

    Необходимо удостовериться, что почва уплотнена и не даст усадки. Далее дно и стенки

    котлована покрываются геотекстилем.
    Затем симметрично оси котлована устанавливаются две направляющие (лаги). Их поло-

    жение должно соответствовать линиям стенок бассейна.

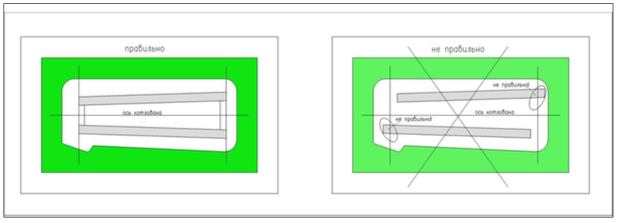

    Рис. 10.32. Регулировка лаг.

    Для направляющих следует использовать ровный стальной или деревянный профиль.

    Установка направляющих для бассейнов сложной формы

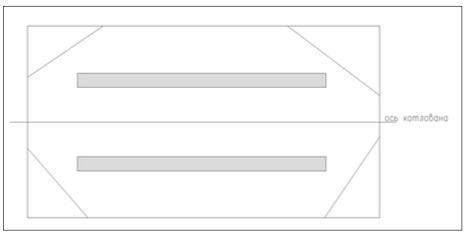

    Рис. 10.33 Установка направляющих.

    Устанавливаются направляющие на дно котлована и проверьте их высоту и правильную установку.

    Верхняя часть направляющих является верхним уровнем «подушки».

    Установка направляющих и штырей

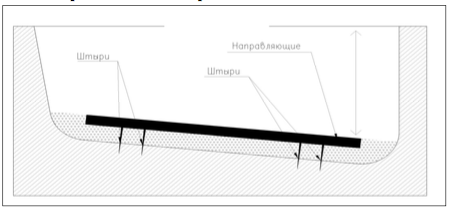

    Рис. 10.34. Установка направляющих и штырей.

    В случае установки бассейна с переменной глубиной, в глубокой части бассейна направ- ляющие устанавливаются выше на 2-3 см, чтобы компенсировать усадку тяжёлой части бассейна, после наполнения бассейна водой. Дно котлована засыпается щебнем фракции 5/10 или песком, или ГПС.

    После разравнивания подушки из щебня под нужный уровень, направляющие (лаги) из- влекаются, а места из расположения засыпаются щебнем и разглаживаются.

    «Подушка» дна котлована должна быть без примесей глины

    С помощью ровного бруска, начиная с меньшей глубины, разравнивается щебень на всю длину котлована, опираясь на уже установленные направляющие. После окончательной про- верки горизонта «подушки», направляющие следует убрать. Следы от направляющих следует присыпать.

    «Подушка» должна получиться ровная по всей поверхности
    «Подушку» нельзя уплотнять или спрессовывать!

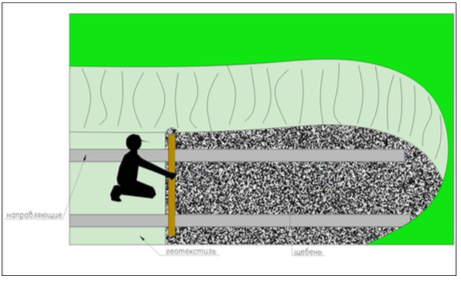

    Рис. 10.35. Разравнивание подушки.

    Спуск бассейна в котлован
    Спуск бассейна в котлован производится плавно с помощью специальной техники (кран, экскаватор). Возможен спуск вручную.

    Спуск бассейна включает:
    • тщательную проверку «подушки» из щебня;
    • уборку направляющих со дна котлована;
    • совмещение оси бассейна с осью котлована;
    • спуск бассейна в котлован (медленно и осторожно).
    Во время спуска необходимо избегать осыпания грунта
    Опустив бассейн, стропы нужно ослабить, спуститься в бассейн в чистой обуви (в тапочках или босиком). Далее проверяется положение дна бассейна на «подушке».

    Прилегание должно быть одинаковым по всей площади дна.

    Для проверки правильного уровня горизонта чаши используется нивелир и профессиональный гидроуровень.

    Если установка бассейна произведена с явным браком, необходимо его поднять, устранить недостатки «подушки» и опустить снова.

    Допустимая разница по высоте бортов установленного бассейна возможна не более 1см.
