10.10 Изготовление пляжной зоны. Укладка террасной доски

При укладке террасной доски следует помнить следующие положения:

  • Вентиляция под террасным покрытием является важной частью технологии. Для хорошей циркуляции воздуха, необходимо оставить зазор как минимум в 25 мм между землей и основанием конструкции. При недостаточной вентиляции все гарантийные обязатель- ства не действуют. Непосредственное размещение террасы на траве или земле должно

    быть в любом случае исключено.

  • Температурные колебания и воздействие влаги приводят к увеличению длины, ширины

    и толщины террасных покрытий. Обеспечьте достаточное расстояние между террасными досками, а также по периметру террасы вблизи стен, заборов и деревьев.

  • Для сборки террасного покрытия необходимо твёрдое несущее основание, такое как бетон.

  • Перед началом монтажа убедитесь, что поверхность, на которой будет устанавливаться

    террасное покрытие, является ровной.
    Террасная доска имеет две лицевые стороны: с мелким рифлением и фактурой дерева.

    По желанию заказчика для укладки террасного покрытия может использоваться одна или другая сторона (или комбинация обеих сторон).

Материал: дерево – полимерный композит. Предлагаемая гамма цветов:

  • «Светло-серый»

  • «Красное дерево»

  • «Кедр»

  • «Кофе»

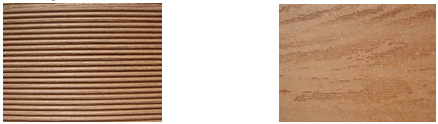

         Рис.10.93.Фактура дерева                Рис.10.92.С мелким рифлением

    В сечении террасная доска имеет четыре технологические полости. С продольных сторон предусмотрены технологические пазы для крепления доски монтажными клипсами. Раз- меры в сечении составляют 135х25 мм. Дина – 3м.

    Рис.10.94. Размеры доски.

    Комплектующие и технические характеристики:

    page211image17704

    Лага

    Материал – дерево - полимерный композит Цвет черный.
    Сечение размером: 40х60 мм. Дина 3м

    page212image1280

    Монтажная клипса.
    Материал – нерж. Сталь.

    page212image11688

    Заглушка торцевая.
    Материал – дерево - полимерный композит, аналогичный материалу доски. Цвет соответствующий цветам доски.



    Заглушка продольная.
    Материал – дерево - полимерный композит, аналогичный материалу доски.
    Цвет соответствующий цветам доски.



    Дистанционная колодка
    Материал пластик.
    Размеры. h=1-6мм. а=30мм, b=60мм



    Вес доски - 5,52 кг.
    Вес лаги - 3,5 кг.
    Для укладки террасной доски на улице первоначально нужно подготовить бетонное основание, для этого:
    1) уплотняют грунт с помощью вибро-трамбовки;
    2) на выровненный и уплотнённый грунт насыпают щебень фракцией 20*40мм, высотой 100 мм. Сверху добавляют еще один слой мелкого щебня толщиной до 50 мм либо подсыпают слой песка толщиной 50 мм с проливкой водой;
    3) На щебень укладывают арматуру (армированная сетка) диаметром 10 мм. Размер ячейки 200х200мм.
    4) После этого заливают слой бетона марки В30П4W8F150 высотой 100-120 мм. с уклоном 1-20 от прилегающей стенки, для ухода воды с бетонного основания.

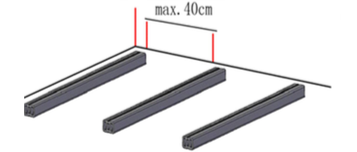

    Рис.10.95. Укладка лаг.

    После того, как застыл бетон, укладывают лаги, крепя дюбелями 8*80(100) к бетонному основанию шагом 50см. между точками крепления. Поверхность лаг должна быть в одном уровне. Это достигается с помощью подкладыванием дистанционных колодок под лаги, дистанционные колодки бывают высотой от 1мм. до 6мм. Лаги укладываются с расстоянием между собой 30-40см. перпендикулярно направлению доски. Расстояние между стыкующимися между собой лагами должно быть около 30мм. Это необходимо для того, чтобы вода не скапливалась на бетонной подушке. Если обкладываемый доской бассейн имеет закругленные формы, то направление расположения доски рекомендуется выбирать так, чтобы подрезка доски произво- дилась не вдоль длинной стороны, а подрезался только торец. После того как лаги уложены, укладывают на них доски, крепя их металлической клип- сой к лаге с помощью нержавеющего самореза 3,5*20 мм.

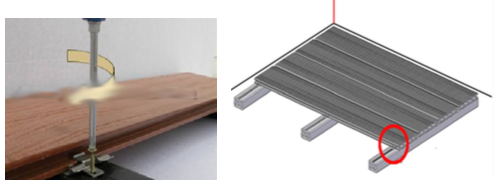

    Рис.10.96. Крепление доски.

    Следующая доска вставляется в клипсы предыдущей, как это указано на следующем рисунке

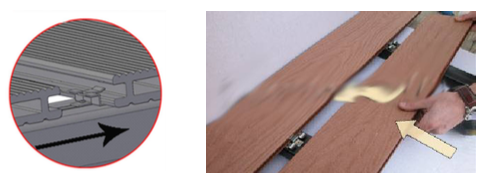

    Рис.10.97. Установка досок.



      Рис.10.98. Подгонка досок с помощью молотка.

    По предварительным расчетам, на доску длиной 2200мм. расходуется 6 клипс. Доска укладывается с небольшим расстоянием от стен и бровок (бордюров) 10-30мм, как это указано на следующем рисунке.

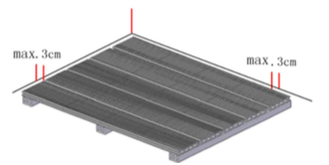

    Рис.10.99. Минимальные размеры примыкания досок к стенам.

    Это делается из-за теплового расширения доски (термозазор) под влиянием перепадовтемпературы.
    В местах начала и окончания доски, лаги укладываются следующим образом.

    Рис.10.100. Минимальные зазоры между лагами.

    Это необходимо для достижения крепости террасной конструкции. В первом и последнем рядах, в виду невозможности монтажа клипс, доску к лаге закрепляют нержавеющими саморезами 4*3,5мм.

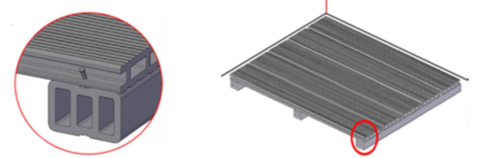

    Рис.10.101. Крепление крайней доски.

    Завершающий этап монтажа террасной доски - крепления торцевых заглушек. Закреплют торцевую заглушку нержавеющим саморезом 4*3мм с шагом 20-30 см между точками крепления.

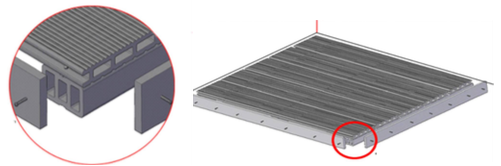

    Рис.10.102. Крепление торцевых заглушек.
    В итоге получается такой результат.

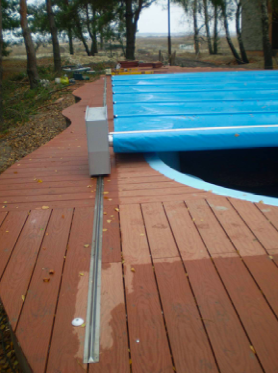

    Рис.10.103. Внешний вид уложенной террасы.
